Installera WideQuick Web Client¶

WideQuick® Web Client Config Tool¶

Sedan WideQuick version 8 levereras webbklienten med ett grafiskt verktyg för att konfigurera .ini-filen som installeras tillsammans med webbklienten. Verktyget tillhandahåller ett grafiskt gränssnitt för att redigera alla inställningar i .ini-filen.

Arkiv-menyn¶

• Ny — skapar en ny konfiguration
• Öppna — öppnar en befintlig konfiguration
• Spara — sparar den aktuella konfigurationen
• Spara som... — sparar en kopia av den aktuella konfigurationen

• Avsluta — avslutar programmet

Inställningar-menyn¶

• Lagra relativa sökvägar — när aktiverat konverteras alla sökvägar i konfigurationen till relativa sökvägar, relativt platsen för konfigurationsfilen
• Starta om tjänst — startar om tjänsten WideQuick Web Client. Endast tillgänglig i Windows när den inlästa konfigurationen används av tjänsten. Tjänsten måste startas om efter varje konfigurationsändring för att ändringarna ska träda i kraft.

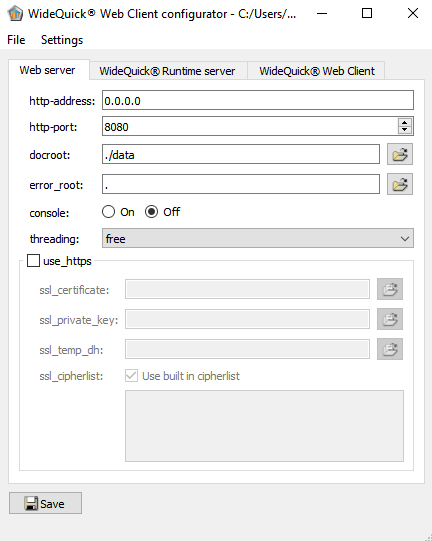

Fliken Webbserver¶

Fliken Webbserver innehåller initialiseringsvärdena för WideQuick® Web Client, lagrade i avsnittet [web-server] i .ini-filen.

• Http-address — den IP-adress som WideQuick® Web Client lyssnar på. Standardvärdet är 0.0.0.0, vilket motsvarar alla tillgängliga IP-adresser på datorn. Om detta sätts till 127.0.0.1 eller localhost blir servern otillgänglig för andra datorer i nätverket.

• Http-port — den HTTP-port som används för inkommande anslutningar. Om fältet lämnas tomt används port 80 för HTTP-anslutningar och 443 för HTTPS-anslutningar.

• Console — när aktiverat körs WideQuick® Web Client med ett synligt konsollfönster för felsökning.

• Threading — styr trådningsmodellen. free tillåter webbklienten att skapa så många trådar som behövs. strict använder ett fast antal trådar under hela processens körning.

• docroot — katalogen för webbklientens resurser. Standardvärdet är ./data. Ändra detta om du vill använda anpassade resurser.

• error_root — katalogen som innehåller anpassade felsidor (.html). Standardvärdet är . för att visa de inbyggda standardfelsidorna. För att lägga till en anpassad felsida, placera filer med följande namn i den angivna katalogen:

.
├─ 200-ok.html
├─ 201-created.html
├─ 202-accepted.html
├─ 204-nocontent.html
├─ 300-multiple-choices.html
├─ 301-moved-permanently.html
├─ 302-found.html
├─ 303-see-other.html
├─ 304-not-modified.html
├─ 307-moved-temporarily.html
├─ 400-bad-request.html
├─ 401-unauthorized.html
├─ 403-forbidden.html
├─ 404-not-found.html
├─ 413-request-entity-too-large.html
├─ 500-internal-server-error.html
├─ 501-not-implemented.html
├─ 502-bad-gateway.html
└─ 503-service-unavailable.html

För en specifikation av HTTP-felkoder, se www.w3schools.com/tags/ref_httpmessages.

• use_https — när aktiverat använder webbservern HTTPS för alla anslutningar.

• ssl_certificate — det SSL-certifikat som används för säker kommunikation. Krävs endast när use_https är aktiverat.

• ssl_private_key — den privata servernyckeln som används för säker kommunikation. Krävs endast när use_https är aktiverat.

• ssl_temp_dh — de slumpmässiga Diffie-Hellman-parametrarna som används för säkert nyckelutbyte. Krävs endast när use_https är aktiverat.

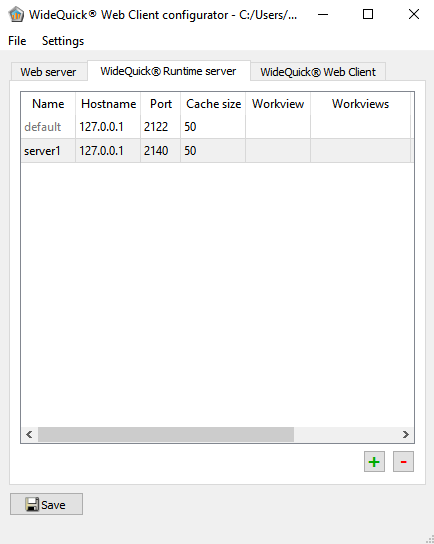

Fliken WideQuick® Runtime Server¶

Fliken WideQuick® Runtime Server konfigurerar de WideQuick® Runtime-instanser som WideQuick® Web Client kan ansluta till, lagrade i avsnittet [wqre-server] i .ini-filen.

• Name — serverns namn. Kan användas som ett URL-argument, till exempel ansluter localhost/?wqruntime=server1 till servern med namnet server1. Alla icke-standardservrar lagras under sin egen [name]-nod i .ini-filen.

• Hostname — IP-adressen till datorn som kör WideQuick® Runtime. 127.0.0.1 innebär att WideQuick® Runtime och WideQuick® Web Client körs på samma maskin.

• Port — anslutningsporten som angetts för visningsåtkomst i WideQuick®-projektegenskaperna.

• Cache size — storleken på filcachen i MB. Ange 0 för att inaktivera cachning helt.

• Workview — den arbetsvy som visas vid anslutning via en webbläsare. Lämna tomt för att använda startvyn som angetts i WideQuick® Runtime-projektet.

• Workviews — lista över arbetsvyer som kan användas som URL-argument, till exempel localhost/?view=Workview2.kvie. Separerade med mellanslag, lagrade som view_args i .ini-filen.

• Export variables — lista över variabler som exponeras via URL:en, till exempel localhost/?export_var1=11&export_var2=22. Separerade med mellanslag, lagrade som export_vars i .ini-filen.

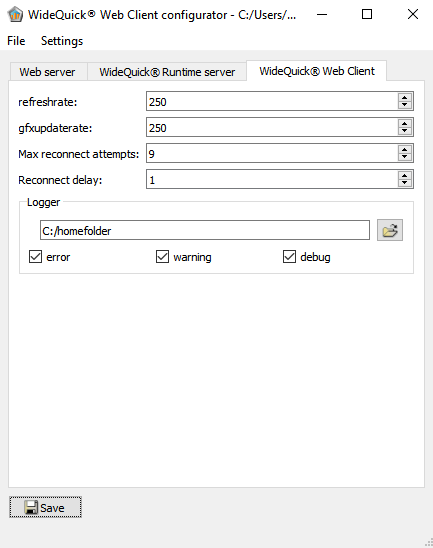

Fliken WideQuick® Web Client¶

Fliken WideQuick® Web Client konfigurerar uppdaterings- och synkroniseringsfrekvenser, lagrade i avsnittet [wqweb] i .ini-filen.

• refreshrate — hur ofta WideQuick® Web Client synkroniserar data med WideQuick® Runtime.

• gfxupdaterate — hur ofta WideQuick® Web Client uppdaterar det grafiska gränssnittet i webbläsaren.

• Max reconnect attempts — det maximala antalet återanslutningsförsök. Ange 0 för att inaktivera återanslutning. Ange -1 för att försöka på obestämd tid.

• Reconnect delay — hur många sekunder som ska väntas mellan återanslutningsförsök.

• File path — katalogen där loggfiler lagras. WideQuick® Web Client kräver skrivbehörighet till den här mappen.

• Error, warning and debug — växlar för vilka loggnivåer som skrivs till loggfilen.

Konfigurera .ini-filen manuellt¶

.ini-filen kan också redigeras manuellt med en textredigerare med administrativa rättigheter. Standardfilens plats är:

• Windows (64-bit) — C:\Program Files (x86)\Kentima AB\WideQuick Web Client
• Debian — /etc/wqweb/

Standardinnehållet i wqweb.ini efter installation:

[web-server]
http-address=127.0.0.1
http-port=80
docroot=.
error_root=.
console=true
use_https=false
ssl_certificate=cert.pem
ssl_private_key=server.key
ssl_temp_dh=dh2048.pem
[wqre-server]
hostname=127.0.0.1
port=2122
workview=
view_args=
export_vars=
[wqweb]
refreshrate=250
gfxupdaterate=250
[logger]
filepath=C:/ProgramData/Kentima AB/WQWebClient/Log
error=true
warning=true
debug=true

Konfigurera WideQuick®-projektet¶

För att WideQuick® Web Client ska kunna ansluta till ett projekt måste projektet konfigureras på samma sätt som för WideQuick® Remote Client.

Visningsåtkomst¶

Projektet måste ha en aktiv port för visningsåtkomst som anger TCP/IP-porten för kommunikation mellan WideQuick® Runtime och WideQuick® Web Client. Porten konfigureras i projektegenskaperna, till exempel port 2122.

Läs- och skrivåtkomst till Datalager-variabler¶

För alla variabler och larm vars värden ska överföras till eller från klienten måste visningsåtkomsten ställas in på Läs och/eller Skriv efter behov.

Startvy¶

Vilken vy som helst i ett projekt kan ställas in som startvy för WideQuick® Web Client, oberoende av startvyn för WideQuick® Runtime. Alla andra fönster är undervyer till huvudvyn och stängs automatiskt när deras överordnade stängs.

För att ange en startvy för webbklienten, högerklicka på valfri vy och välj Ange som startvy för WQWeb.

Ansluta med en webbläsare¶

När WideQuick® Web Client, WideQuick® Runtime-projektet och webbservern är konfigurerade kan projektet visas i valfri webbläsare utan att installera några ytterligare insticksprogram.

URL-formatet är: http://ServerName:ConnectionPort

Där ServerName är webbserverns IP-adress, datornamn eller fullständig URL.

Egenskaper som stöds¶

Variabler och datatyper — alla variabeltyper stöds.

Dynamik — alla former av dynamik stöds, med vissa undantag. Se Egenskaper som inte stöds för detaljer.

Arbetsvyer — den vy som anges i konfigurationsfilen visas vid anslutning. Navigation är sedan möjlig via funktionen link() eller en multiviewer.

Grupper och instanser — fullt stöd för grupper och instanser.

Databasanslutningar — virtuella databaser stöds.

Fjärrsystem — stöds, inklusive information hämtad från flera fjärrsystem, linkRemote()-funktionalitet och konfiguration av fjärrsystem i multiviewern.

Användare och behörigheter — användare kan logga in och ut, byta lösenord och redigera användare via skript och dialoger.

Språk — översättning av både projekt och applikation stöds.

Skript — de flesta skriptfunktioner stöds. Se Egenskaper som inte stöds för undantag.

EthirisView — fullt stöd.

History-objekt — stöds som ett avancerat analytiskt verktyg för att studera enskilda signaler eller deras inbördes relationer över en eller flera loggenheter.

E-post — e-postsystemet stöds. E-post skickas från den server som WideQuick® Web Client är ansluten till.

Följande objekt stöds till största delen, med viss funktionalitet som saknas:

• Alarm – Blockeringslista
• Alarm – Frekvenslista
• Alarm – Lista
• Alarm – Logg
• Alarm – Rad
• Arch
• Bar Chart 2
• Box
• Button – tillfällig (visar inte unik text när den klickas)
• Check box
• Combo box (ej redigerbar)
• Custom Button
• Custom Spin box
• Datetime Edit
• Ellipse
• EthirisView
• Event List 2
• History
• History2
• HTML
• Image
• Line
• Line Chart 2
• Map View
• Multiviewer
• Object list
• Polygon
• Radio button
• Report view
• Slider
• Spin box
• Table
• Text
• Text box
• Trend
• Triangle
• Tree view

Egenskaper som inte stöds¶

Dynamik¶

Följande dynamiska egenskap stöds inte:

• Flytta arbetsvyer till förgrunden

Arbetsvyer¶

WideQuick® Web Client visar inga menyer i arbetsvyer.

Objekt¶

Vissa delade egenskaper stöds inte av WideQuick® Web Client för något objekt:

• Andra ramar än solid eller ingen
• Teckensnitt stöder inte genomstrykning eller understrykning
• Om webbläsaren inte har tillgång till det angivna teckensnittet används ett liknande teckensnitt istället

Följande objekt stöds inte via WideQuick® Web Client:

• ActiveX
• Bar Chart
• Camera
• Combo box (redigerbar)
• Event list
• Gauge
• Knob
• Line Chart
• Tab

Enhetssystem¶

WideQuick® Web Client stöder inte enhetsomvandlingar.

Skript¶

Följande funktioner stöds inte av WideQuick® Web Client:

• Bitmap-objekt — print()
• COMObject-objekt
• Debugger-objekt
• File-objekt
• Kör externt program
• Messenger-objekt
• Process-objekt
• SerialPort-objekt
• UnitSystemCollection-objekt
• Arbetsvy-objekt — följande funktioner stöds inte:
  • grab()
  • print()
  • translate()
  • mapTo()
  • mapFrom()
  • mapToScreen()
  • mapFromScreen()
