Dashboards — Kom igång

Krav

Följande skript krävs för att använda dashboards och all relaterad funktionalitet som täcks i guiderna för dashboards:

  • scDashboard
  • scAlarm
  • scHistory
  • scPrototypes
  • scThemes
  • scAlert
  • scQuickSort

Samt följande objektbibliotek:

  • Dashboard Widgets

WideQuick MOD levereras med tre exempeldashboards som kan användas som startpunkt eller anpassas för att passa ett projekt. Nya dashboards kan skapas antingen från mallen eller från grunden beroende på vad användaren vill.

Dashboard

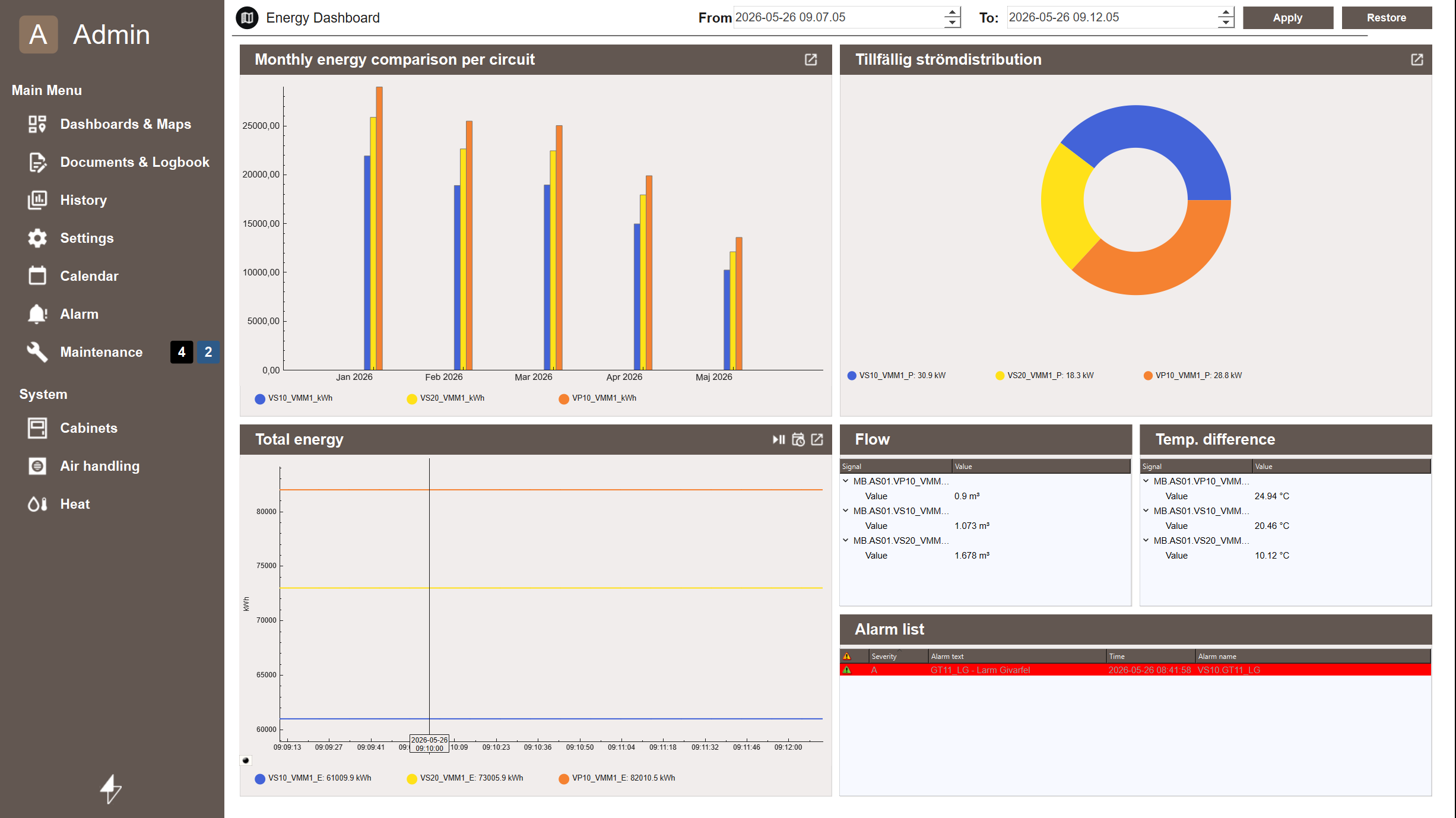

Energidashboarden i WideQuick Runtime

Konfigurera en ny dashboard

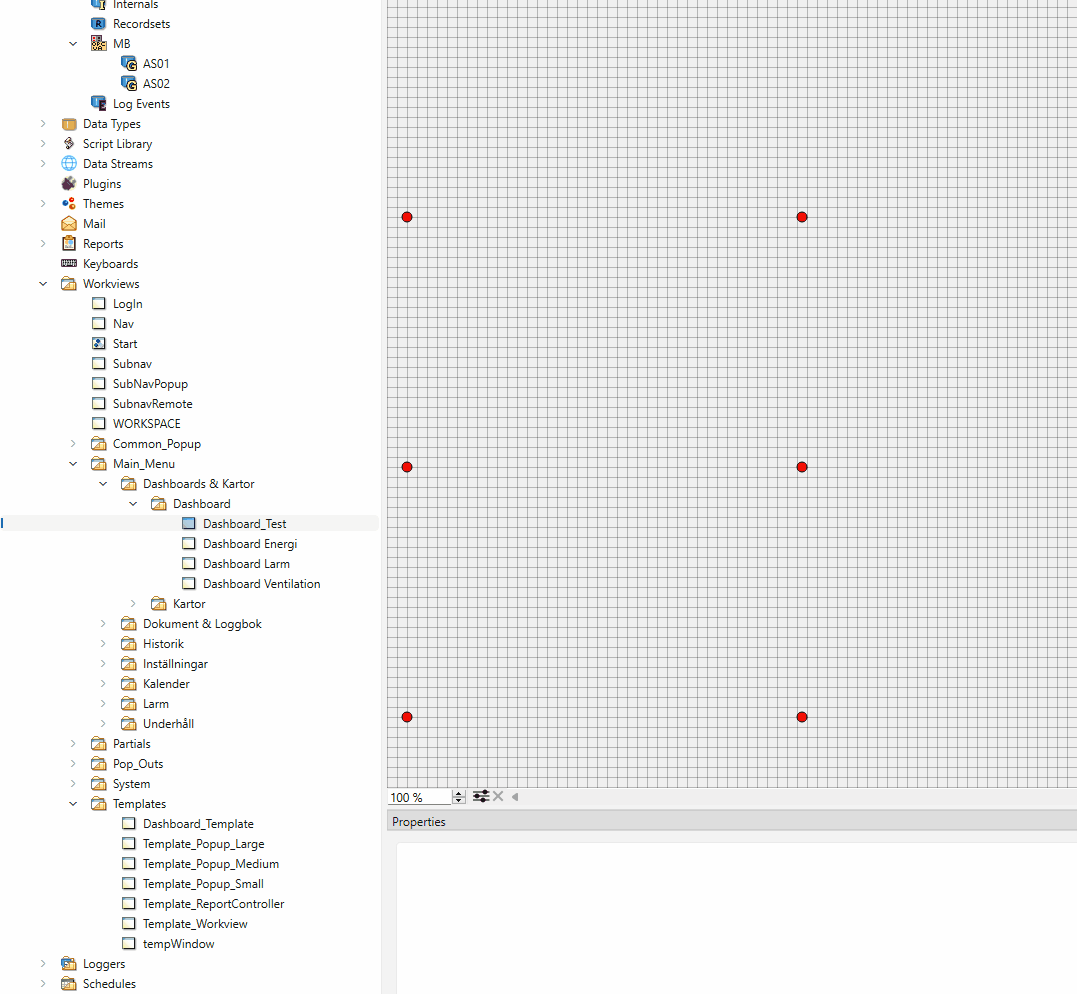

Duplicera dashboardmallen i WideQuick Designer® genom att högerklicka på mallen i projektträdet och flytta den till rätt mapp i projektstrukturen.

Setting up a dashboard

Widgets — färdiga komponenter för dashboarden

Dashboards byggs med färdiga widgets från biblioteket Dashboard Widgets. Varje widget är utformad för en specifik typ av data och kan placeras och konfigureras direkt utan någon egen utveckling. De flesta widgets finns även i olika storlekar.

Widget

Rutnätslayout — placera widgets i redigeraren

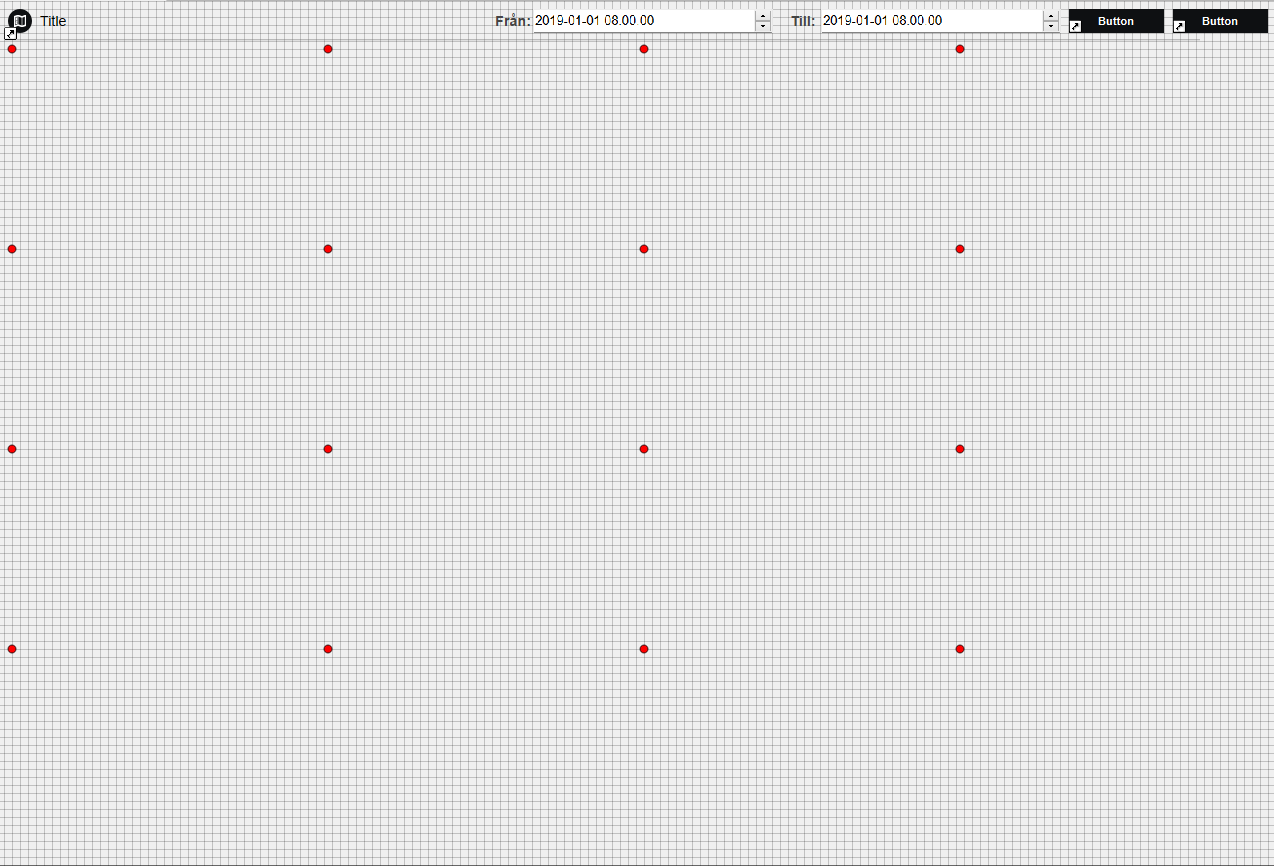

dashboarderna i WideQuick Designer® använder ett 4×4-rutnät som hjälp vid widgetplacering. Varje rutnätsposition markeras med en ellips som fungerar som placeringsguide. Dessa ellipser visas inte vid körning.

Grid

Lägga till en widget

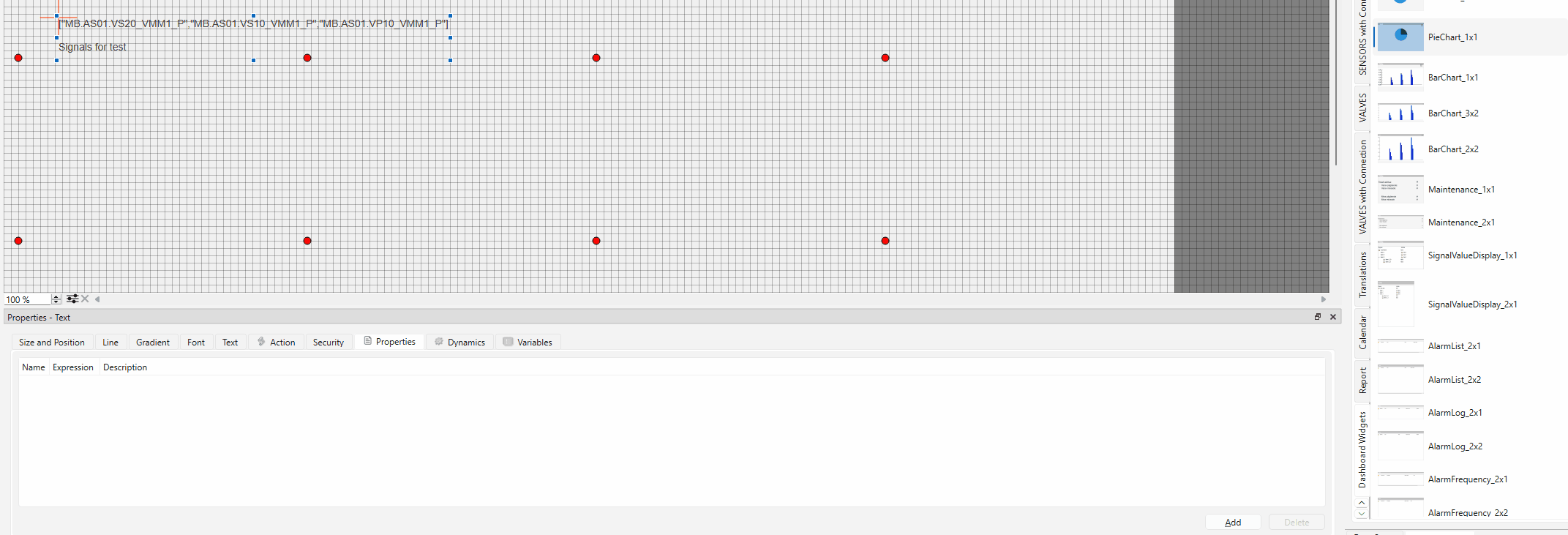

Lägg till en widget genom att dra den från biblioteket Dashboard Widgets till dashboarden och fyll sedan i relevanta parametrar i egenskapspanelen. En fullständig lista över tillgängliga widgets och deras parametrar finns i Konfigurera.

Adding a widget

Nästa steg

  • Konfigurera — widgetreferens och parameterdetaljer
  • Utöka — egna widgets, designmönster och felsökning
