Konfigurera en loggenhet¶

En loggenhet definierar när data ska lagras och var den ska sparas. Loggningsenhet konfigureras i WideQuick Designer® och skriver data till en ansluten databas, som sedan kan användas av vyn Historik, Rapporter och andra moduler som förlitar sig på historisk data.

Flera loggenhet kan dela samma databasanslutning. För att skapa en loggenhet högerklickar du på Loggningsenhet i projektträdet och väljer Lägg till loggenhet.

Logger settings

Loggningsenhetsinställningar¶

Loggningsenhetstyp¶

Loggningsenhetstypen avgör vad som utlöser att data lagras.

Typ	Beskrivning
Cyklisk	Loggar alla variabler med ett fast tidsintervall.
Ändring	Loggar varje gång ett variabelvärde ändras. Ändringar köas för att undvika fördröjningar och töms vid det konfigurerade intervallet.
Utlösare	Loggar alla variabler när det utlöses av ett skript med `Loggers._LoggerName_.trigger()`.
Larm	Loggar statusändringar för larm. Endast databaslagring. Stöder jokertecken — till exempel loggar `alarmgroup.*` alla larm i en grupp.
Händelse	Loggar systemhändelser som utlöses av `System.logEvent()`. Endast databaslagring. Kan filtreras efter kontext med `;`-separerade värden.
Användare	Loggar alla användarsystemhändelser såsom inloggningar och användarändringar.

Note

När du använder Ändring eller Utlösare med lagringstypen Fil lagras värden med 16-bitars precision. Se till att variabelns min- och maxvärden är korrekt konfigurerade och att skillnaden mellan dem inte överstiger 65535.

Lagringstyp¶

Välj Databas eller Fil som lagringsmål.

Tip

Databas rekommenderas starkt. Fillagring är mindre tillförlitlig, skalar dåligt och har reducerad precision vid användning med loggenhetstypen Ändring eller Utlösare.

Intervall¶

Anger hur ofta data loggas, konfigurerbart i sekunder och millisekunder. Det minsta intervallet är 0s 100ms och det högsta är 3600s.

Aktiveringsvariabel¶

En valfri boolesk signal som aktiverar eller inaktiverar loggenheten. När signalen är false pausas loggenheten. Användbart för att begränsa loggningen till specifika tidsperioder eller villkor.

Databasinställningar¶

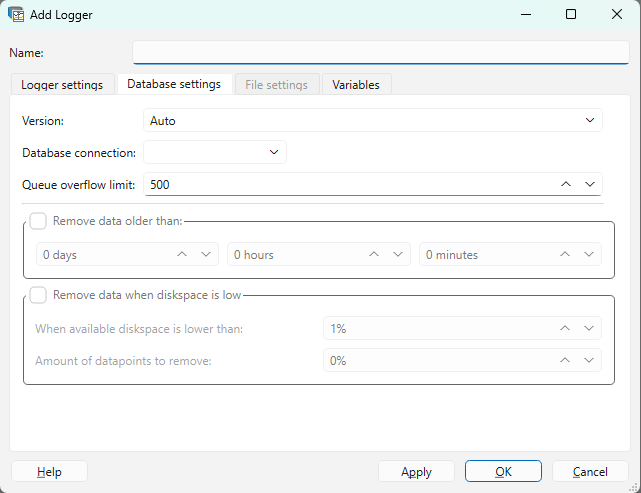

Database settings

Version¶

Välj version 1 eller 2. Version 2 rekommenderas eftersom den är mer lagringseffektiv och använder binär blob-kodning för att minska databasstorleken.

De viktigaste skillnaderna mellan versionerna är:

Version 1 kan inte logga variabler av typen Int64 eller UInt64
Version 1 skapar två tabeller namngivna efter loggenheten, medan Version 2 skapar flera automatiskt genererade tabeller beroende på antalet loggade variabler
Version 2 lagrar all data i binärt format (databas-blobbar), medan Version 1 lagrar data som motsvarande databastyper

Note

För att hämta data från en Version 2-loggenhet, använd Logger.data() istället för att fråga databastabellerna direkt.

Databasanslutning¶

Väljer vilken databasanslutning den loggade datan lagras i. Flera loggenheter kan dela samma databasanslutning.

Ta bort data äldre än¶

Tar automatiskt bort loggad data som är äldre än det konfigurerade tröskelvärdet, angivet i dagar, timmar och minuter. Detta är den rekommenderade metoden för att hantera databasstorleken över tid.

Ta bort data när diskutrymmet är lågt¶

Warning

Det här alternativet rekommenderas inte. Använd Ta bort data äldre än för att hantera databasstorleken istället.

Variabler¶

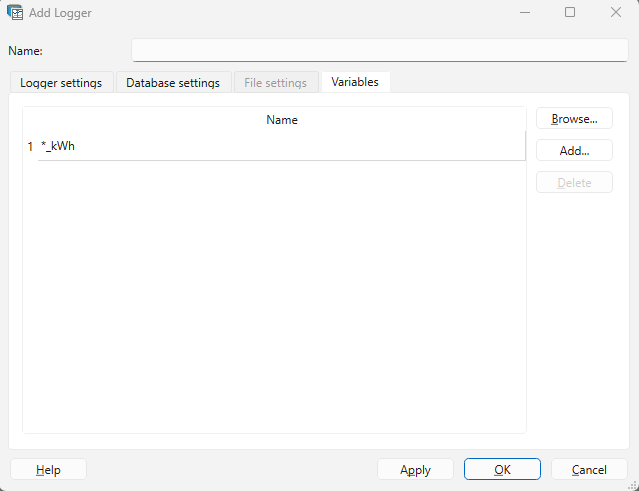

Variables

Fliken Variabler definierar vilka signaler som loggas. Signaler kan läggas till på två sätt:

Bläddra — öppnar Datalager-webbläsaren för att välja en specifik signal
Lägg till — lägger till en tom rad där ett signalnamn kan anges manuellt

Jokerteckensuffix stöds. Till exempel loggar *_kWh alla signaler som slutar på _kWh, vilket gör det enkelt att fånga en grupp relaterade signaler utan att lista var och en individuellt.

Kolumnen Hysteresis är tillgänglig för numeriska signaler och definierar den minsta värdeförändringen som krävs innan en ny post loggas. Detta är användbart för att minska brus i loggad data.
