Taggstruktur¶

WideQuick Modular Framework använder en flexibel taggstruktur för att förenkla konfigurationen och minska time to market för WideQuick-applikationer. Taggstrukturen gör det möjligt att ansluta ett stort antal taggar till ett objekt utan att manuellt behöva ansluta varje tagg till objektet.

Denna enkelhet gör det också lätt att importera ett stort antal taggar och automatiskt ansluta dem till objekt, vilket gör det enkelt att utöka och modifiera befintliga projekt.

För att en tagg ska följa taggstrukturen i WideQuick måste den bestå av följande fem delar:

• Connection
• Device
• System
• Object name
• Suffix

Se bilden nedan:

Connection¶

Connection representerar anslutningstypen, till exempel Modbus, OPC, eller märke och modell på PLC:n, exempelvis Siemens eller SAIA.

Device¶

Device representerar ett elskåp, till exempel AS01 eller liknande.

System¶

System representerar vilket system taggen tillhör, till exempel LB01, Intake eller Outlet.

Object name¶

Object name representerar namnet på själva objektet, till exempel en temperatursensor GT11, en motor M01 eller en pump P23.

Suffix¶

Suffix representerar vilken typ av signal taggen representerar, till exempel ett mätvärde, ett börvärde eller en statusindikator.

Konfigurera taggar i OPC DA & OPC UA¶

Att konfigurera OPC-taggar så att de följer standarden är enkelt. Taggarna behöver helt enkelt namnges enligt strukturen.

Konfigurera taggar i Modbus Serial & Modbus TCP/IP¶

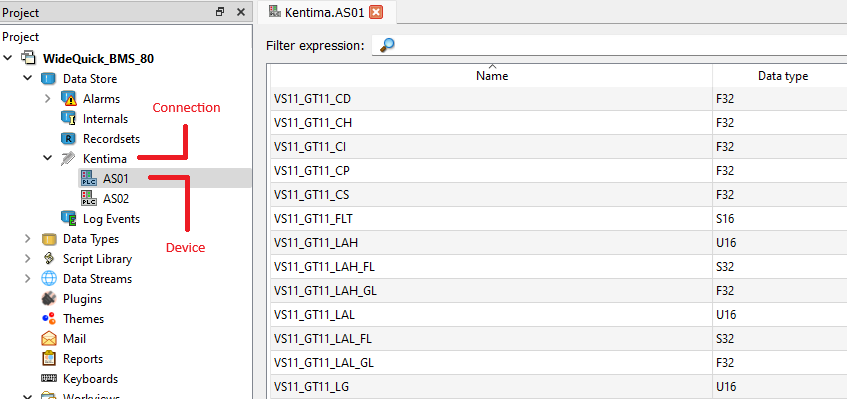

Modbus-taggar ska också följa samma taggstruktur. Dock hämtas både Connection- och Device-delen från anslutningsnamnet respektive enhetsnamnet enligt bilden nedan. Det innebär att taggen i Tag Editor bara behöver innehålla Sys_Component_Suffix.

Ansluta objekt till taggar¶

Innan taggar ansluts till ett objekt måste objektet först skapas. Läs om Skapa objekt här

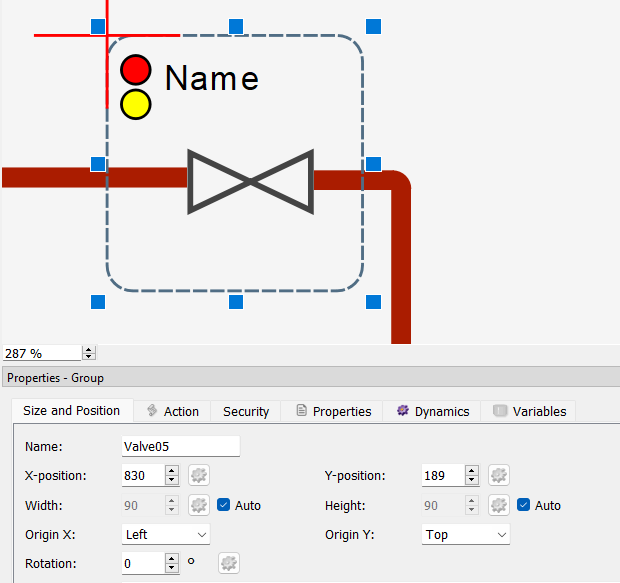

När ett objekt har skapats behöver DynTouch-objektet anslutas till taggarna. Det görs genom att ange tagginformationen i egenskaperna för DynTouch-objektet, enligt bilden nedan. På så sätt kan WideQuick automatiskt hitta alla taggar som är anslutna till objektet.

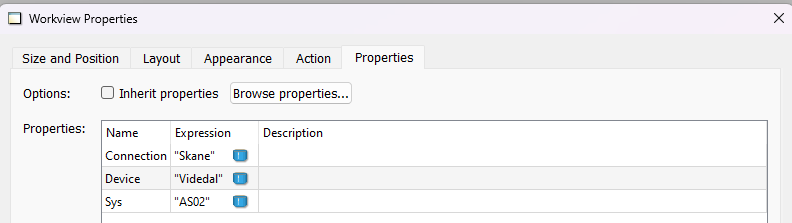

För att snabba upp processen att ansluta flera objekt till sina taggar behöver man inte ange samma Connection-, Device- och System-information på varje objekt i vyn. Dessa egenskaper kan i stället anges på Arbetsvy-egenskaperna. Om ett DynTouch-objekt lämnas tomt försöker det hämta informationen från vyn i stället.

Suffixalias¶

Suffixaliassystemet gör det möjligt att mappa suffix till läsbara aliasnamn, som används för att automatiskt ansluta signaler till rätt visningselement på objekt. Detta eliminerar behovet av att manuellt tilldela signaler till enskilda objekt och gör det enkelt att anpassa sig till olika taggnamnskonventioner i hela systemet.

Detta mönster gäller för alla dynamiska objekt i standardobjektbiblioteken — deras värdesvisningselement är namngivna för att matcha suffixaliaslistan, vilket möjliggör automatisk signaltilldelning när ett objekt ansluts till en tagg.

Till exempel har objektet analogDamper i objektbiblioteket Dampers ett visningselement som heter analogOutputValue. Om suffixet _R mappas till aliaset analogOutputValue kommer WideQuick automatiskt att tilldela alla signaler som slutar på _R till det visningselementet när objektet ansluts till en tagg.

Det innebär också att om ett projekt använder en annan suffixkonvention — till exempel _R2 i stället för _R — behöver integratören bara uppdatera aliaset en gång och ändringen tillämpas på alla objekt i systemet.

Konfigurera suffixalias¶

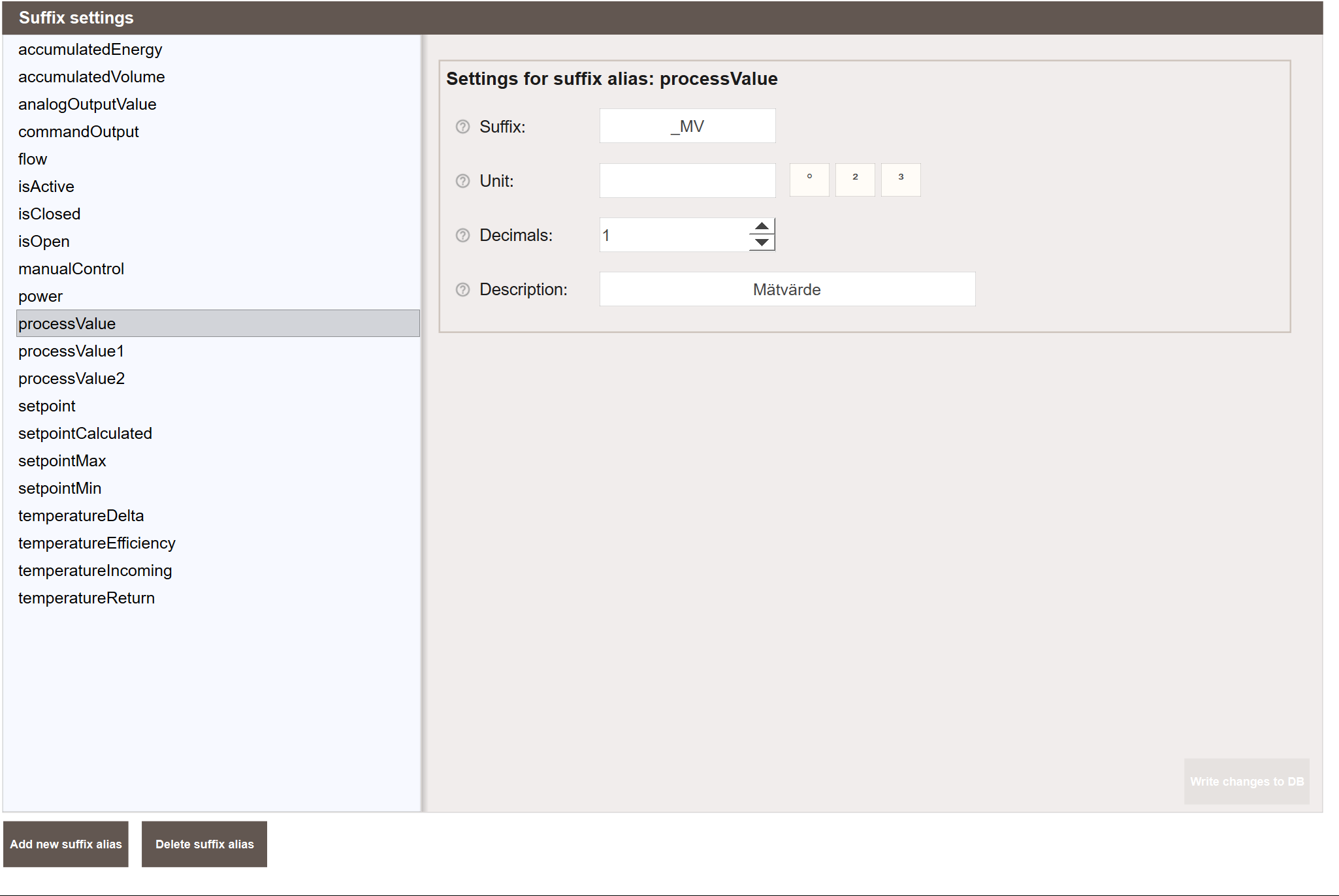

Suffixalias konfigureras i WideQuick Runtime® genom att navigera till Inställningar → Suffix → Suffix Alias - Arbetsvyer.

Varje suffixalias har följande inställningar:

• Suffix — Det faktiska taggsuffixet som ska mappas, till exempel _R eller _E.
• Enhet — Den enhet som visas bredvid värdet, till exempel kWh eller °C.
• Decimaler — Antalet decimaler som visas för värdet.
• Beskrivning — En läsbar beskrivning av vad suffixet representerar.

Inställningarna för Enhet, Decimaler och Beskrivning tillämpas systemövergripande på alla visningselement som är anslutna till en signal med det suffixet.

Specialegenskaper på taggar¶

Det är möjligt att definiera taggspecifika egenskaper och beskrivningar för en tagg, vilket åsidosätter de regler som anges för taggen i popuper och andra objekt. Se Skapa popup för mer information.

Det görs genom att ange specifika värden i beskrivningsfältet för taggen i Tag Editor.

Följande värden kan åsidosättas:

• Beskrivning — Anges genom att skriva taggbeskrivningen i fältet Beskrivning i Tag Editor fram till det första semikolonet (;).
• Decimaler — Anges genom att skriva DECIMAL=X; där X representerar antalet decimaler som ska visas.
• Skrivrättighet — Anges genom att skriva PRIV=privilege; där privilege representerar en rättighet i användarsystemet.

Exemplet nedan anger beskrivningen "Börvärde" med 2 decimaler och kräver rättigheten "Config" för att kunna redigera:
