Symbolbibliotek¶

WideQuick innehåller två typer av symbolbibliotek för att bygga processvyer — grundläggande symboler och färdigkopplade symboler. Tillsammans täcker de de vanligaste komponenterna inom byggautomation och processtyrningstillämpningar.

Grundläggande symboler finns i objektbiblioteket COMPONENTS och består av geometriska former som representerar fysiska komponenter såsom motorer, pumpar, ventiler och givare. De är byggstenarna för att skapa anpassade processobjekt.

Färdigkopplade symboler finns i objektbiblioteken DAMPERS, MOTORS, SENSORS, VALVES och OTHERS. Dessa är helt förkonfigurerade objekt som kombinerar en grundläggande symbol med ett DynTouch-objekt, värdevisningar och statusindikatorer. I de flesta fall är färdigkopplade symboler den rekommenderade startpunkten eftersom de bara kräver en taggkoppling för att fungera direkt.

Varför de nya symbolerna¶

De nya symbolerna ger rikare visuell återkoppling än sina föregångare genom ett tvålageranimationssystem byggt av två koncentriska cirklar. GIF-bilden nedan visar den nya symbolen som växlar mellan larm-, varnings- och aktiva tillstånd:

De äldre symbolerna stödde grundläggande dynamik — till exempel en enkel färgändring vid larm. De nya symbolerna går längre och tillhandahåller två oberoende animationslager:

• Yttre cirkel — visar en heltäckande färg när ett larm är aktivt, vilket ger en tydlig bakgrundmarkering som förblir synlig även när den inre cirkeln inte blinkar
• Inre cirkel — blinkar i färgen för den aktiva kategorin med högst prioritet, och växlar mellan larm-, varnings- och servicetillstånd

Det innebär att en användare direkt kan se både att ett larm är aktivt och dess larmklass, utan att behöva öppna popup-fönstret. Tvålagersystemet innebär också att flera tillstånd kan kommuniceras samtidigt — till exempel en aktiv varning med en bakgrundslarmsmarkering.

Alla nya symboler är fullt kompatibla med Arbetsvy Animation-systemet, vilket innebär att de automatiskt svarar på alla konfigurerade animationskategorier utan någon ytterligare konfiguration.

Grundläggande symboler - COMPONENTS¶

Objektbiblioteket COMPONENTS innehåller bassymbolerna som används för att representera fysiska komponenter i processvyer. Varje symbol inkluderar redan tvålagersanimationssystemet, vilket gör dem redo att använda som byggstenar för anpassade objekt.

Använd grundläggande symboler när de förkonfigurerade färdigkopplade symbolerna inte passar dina behov och du vill bygga ett helt anpassat objekt. I de flesta fall är de färdigkopplade symbolerna i biblioteken DAMPERS, MOTORS, SENSORS, VALVES och OTHERS den rekommenderade startpunkten.

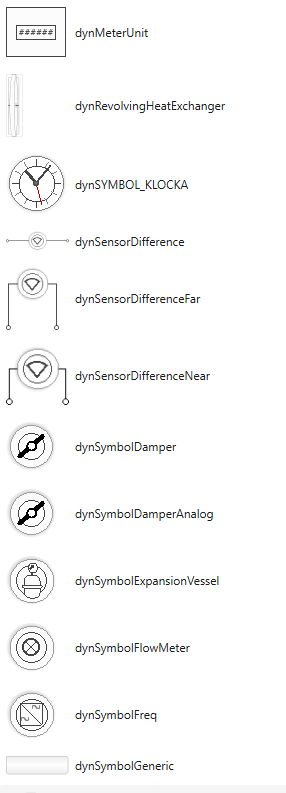

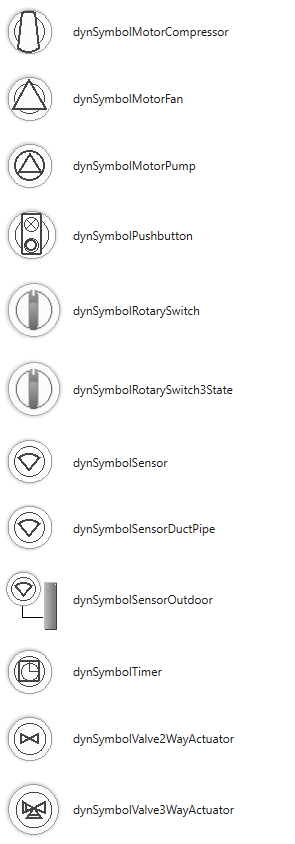

Följande symboler finns tillgängliga:

Biblioteket COMPONENTS innehåller också en uppsättning stödobjekt såsom statustexter, värdevisningar och indikatorer. Dessa är användbara när man bygger anpassade objekt och kompletterar bassymbolerna. För mer information om att bygga anpassade objekt, se Skapa objekt.

DAMPERS¶

Objektbiblioteket DAMPERS innehåller förkonfigurerade spjällobjekt för både digitala och analoga spjäll. Varje objekt levereras med ett DynTouch-objekt, statusindikatorer, en indikator för manuellt läge och en namnsetikett — redo att kopplas till taggar genom att fylla i egenskaperna Connection, Device, Sys och ObjectName på DynTouch-objektet.

Varje spjällobjekt finns i fyra orienteringar — 000, 090, 180 och 270 grader — för att matcha layouten i processvyn.

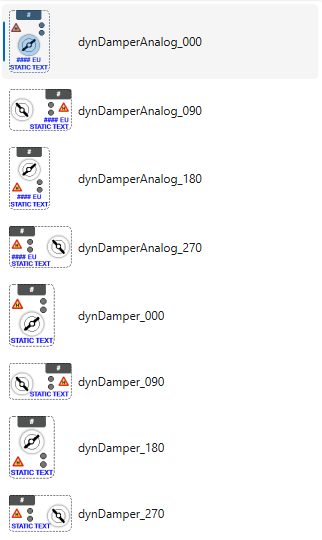

Följande objekt finns tillgängliga:

Förkonfigurerade indikatorer¶

Varje spjällobjekt innehåller följande förkonfigurerade visuella element:

• Indikator för manuellt läge — visar symbolen H när spjället är i manuellt läge
• Larmindikator — övre statuscirkel blir röd när ett larm är aktivt
• Varningsindikator — nedre statuscirkel blir orange när en varning är aktiv
• Statustext — visar Öppen eller Stängd för digitala spjäll
• Namnsetikett — visar objektnamnet

De analoga spjällobjekten är förkonfigurerade för suffixaliaset analogOutputValue. Spjällstrecket roterar för att återspegla det aktuella värdet av analogOutputValue och anger visuellt öppningsläget. Linjens startposition kan ställas in för att matcha om spjället är normalt öppet eller normalt stängt. Den aktuella öppningsprocenten visas bredvid symbolen, till exempel 42 %.

MOTORS¶

Objektbiblioteket MOTORS innehåller förkonfigurerade motorobjekt för kompressorer, fläktar, pumpar, frekvensomriktare och roterande värmeväxlare. Varje objekt levereras med ett DynTouch-objekt, statusindikatorer och en namnsetikett — redo att kopplas till taggar genom att fylla i egenskaperna Connection, Device, Sys och ObjectName på DynTouch-objektet.

Varje motorobjekt finns i flera orienteringar för att matcha layouten i processvyn. Suffixbokstaven anger riktningen för motorsymbolen: D (ned), L (vänster), R (höger), U (upp).

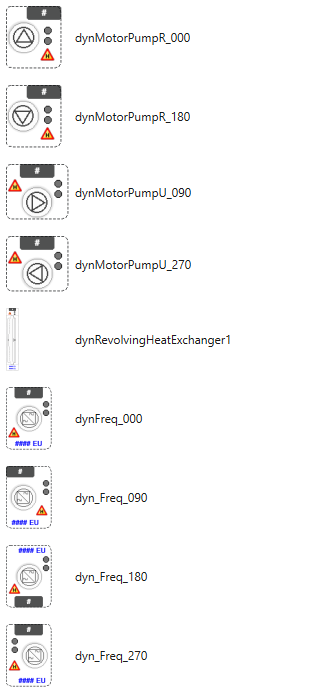

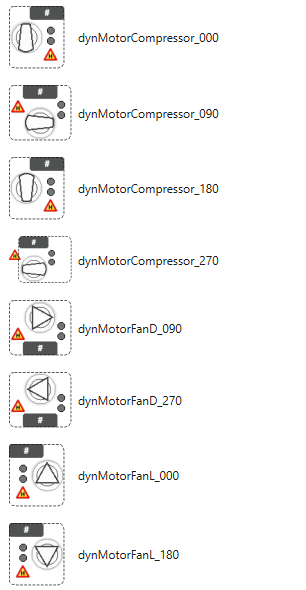

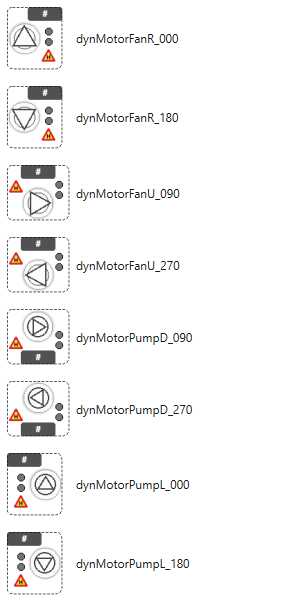

Följande objekt finns tillgängliga:

Förkonfigurerade indikatorer¶

Varje motorobjekt innehåller följande förkonfigurerade visuella element:

• Larmindikator — varningstriangel blir röd när ett larm är aktivt
• Varningsindikator — varningstriangel blir orange när en varning är aktiv
• Statusindikatorer — cirklar som visar aktiva tillstånd
• Namnsetikett — visar objektnamnet

Frekvensomriktarobjekten är dessutom förkonfigurerade för suffixaliaset analogOutputValue och visar det aktuella utgångsvärdet med dess enhet, till exempel 42 %.

SENSORS¶

Objektbiblioteket SENSORS innehåller förkonfigurerade givarobjekt för ett brett urval av givarstyper, inklusive standardgivare, dubbla givare, differentialgivare, digitala givare och utomhusgivare. Varje objekt levereras med ett DynTouch-objekt, värdevisningar, statusindikatorer och en namnsetikett — redo att kopplas till taggar genom att fylla i egenskaperna Connection, Device, Sys och ObjectName på DynTouch-objektet.

Varje givarobjekt finns i fyra orienteringar — 000, 090, 180 och 270 grader — för att matcha layouten i processvyn.

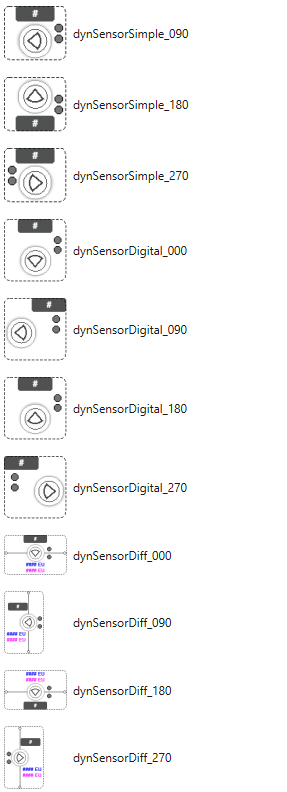

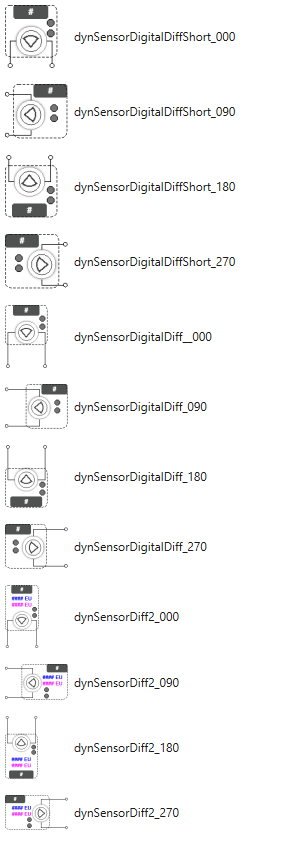

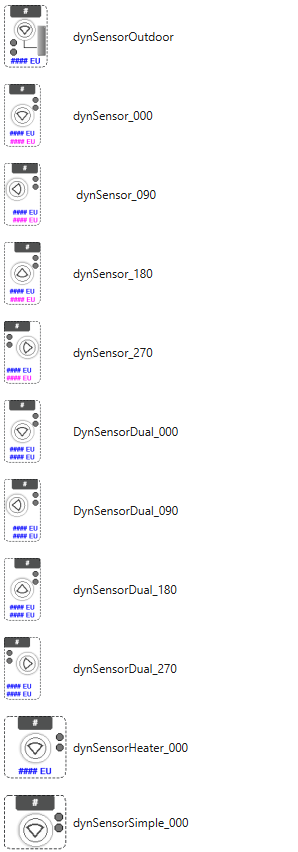

Följande objekt finns tillgängliga:

Förkonfigurerade indikatorer¶

Varje givarobjekt innehåller följande förkonfigurerade visuella element:

• Värdevisning — visar det aktuella givarvärdet med dess enhet, till exempel 21.5 °C, kopplad till suffixaliaset processValue
• Statusindikatorer — cirklar som visar aktiva larm- och varningsstillstånd
• Namnsetikett — visar objektnamnet

Dubbla och differentiella givarobjekt visar två oberoende värdevisningar, var och en kopplad till sitt eget suffixalias.

VALVES¶

Objektbiblioteket VALVES innehåller förkonfigurerade ventolobjekt för tvåvägs- och trevägsventiler. Varje objekt levereras med ett DynTouch-objekt, värdevisningar, statusindikatorer och en namnsetikett — redo att kopplas till taggar genom att fylla i egenskaperna Connection, Device, Sys och ObjectName på DynTouch-objektet.

Varje ventolobjekt finns i fyra orienteringar — 000, 090, 180 och 270 grader — för att matcha layouten i processvyn.

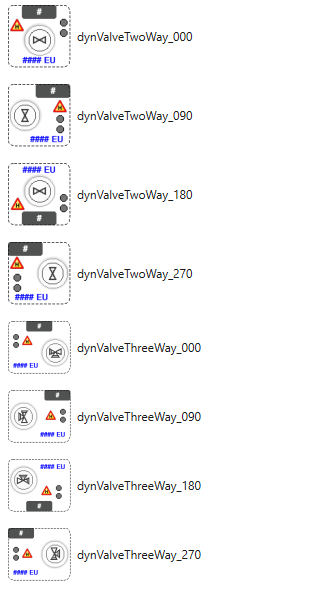

Följande objekt finns tillgängliga:

Förkonfigurerade indikatorer¶

Varje ventolobjekt innehåller följande förkonfigurerade visuella element:

• Positionsvisning — visar den aktuella ventilpositionen som en procentandel, till exempel 75 %, kopplad till suffixaliaset analogOutputValue
• Larmindikator — varningstriangel blir röd när ett larm är aktivt
• Varningsindikator — varningstriangel blir orange när en varning är aktiv
• Statusindikatorer — cirklar som visar aktiva tillstånd
• Namnsetikett — visar objektnamnet

OTHERS¶

Objektbiblioteket OTHERS innehåller förkonfigurerade objekt för komponenter som inte passar in i de övriga fyra kategorierna. Varje objekt levereras med ett DynTouch-objekt och relevanta visningar — redo att kopplas till taggar genom att fylla i egenskaperna Connection, Device, Sys och ObjectName på DynTouch-objektet.

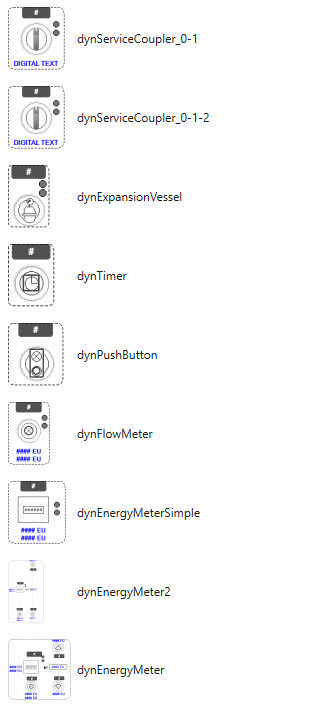

Följande objekt finns tillgängliga:

Förkonfigurerade indikatorer¶

• Servicekoppling — visar en digital textetikett som anger det aktuella läget. 3-lägsvarianten stöder ytterligare ett mellanläge.
• Flödesmätare — visar två värdevisningar kopplade till egna suffixalias, till exempel flödeshastighet och ackumulerad volym.
• Energimätare — visar energiförbrukningsvärden med enheter. Den fullständiga dynEnergyMeter visar flera avläsningar medan dynEnergyMeterSimple och dynEnergyMeter2 visar en mer kompakt vy.
• Timer, Tryckknapp och Expansionskärl — inkluderar statusindikatorer och en namnsetikett.
