Manöver¶
Manöver-popupen tillhandahåller styrningsåtgärder för det valda objektet, till exempel att växla mellan driftlägen eller ange manuella värden. Den visas endast i Tab-menyn när objektet har signaler som matchar en eller flera av de konfigurerade suffixaliaserna för Manöver-popupen.
Popupen finns i två varianter, var och en med egna standardsuffixaliaser: Industri-varianten och BMS-varianten. Ett objekt visar den variant vars suffixaliaser matchar objektets signaler.
Industri-variant¶
Industri-varianten (ManoverIndustry.kvie) är byggd för processutrustning såsom
pumpar och motorer. Förutom att växla läge låter den operatören ge ett manuellt
kommando och ett manuellt börvärde, visar varför ett objekt inte kan gå och kan
blockera ett objekt. Raderna som visas är:
- Status — ett kort överst som visar objektets aktuella tillstånd.
- Driftläge — växlar objektet mellan Auto och Manuell.
- Manuell styrning — knappar för Av och På för att styra objektet för hand. De kan bara användas i Manuellt läge; tills dess anger raden att Manuell måste väljas.
- Manuellt börvärde — det börvärde operatören anger för hand. Det är gråat medan objektet är i Auto eller blockerat.
- Förregling — en text som förklarar varför objektet inte kan gå just nu. Den visas i orange under Manuell styrning, som "Interlock:" följt av orsaken, och saknas när ingen förregling finns.
- Blockering — blockerar objektet så att det inte går, varken i Auto eller Manuell. Raden visar om objektet är blockerat. För att blockera anger man en orsak och trycker på Blockera; en orsak måste anges. Medan objektet är blockerat visar raden Blockerad, orsaken, användaren som satte blockeringen och tiden, och knappen byter till att häva blockeringen. När den hävs går objektet tillbaka till det läge det hade.
- Statusvärden — skrivskyddade värden såsom varvtal och effekt.
En styrning är aktiverad endast när användaren har den behörighet som krävs, objektet inte är blockerat och, där en låssignal är konfigurerad, objektet är i Manuell.
Orsak, användare och tid för varje blockering sparas i tabellen object_blocks i
Config-databasen.
Standardsuffixaliaser¶
Följande suffixaliaser är konfigurerade för Industri-varianten som standard:
| Suffixalias | Suffix | Skrivbar | Beskrivning |
|---|---|---|---|
mode |
_MODE |
Ja | Driftläge (Auto / Manuell) |
manualCommand |
_MANCMD |
Ja | Manuell styrning |
manualSetpoint |
_MANSP |
Ja | Manuellt börvärde |
block |
_BLOCK |
Ja | Blockering |
interlock |
_ILKTXT |
Nej | Förregling |
analogOutputValue |
_R |
Nej | Analog utgångssignal |
isOpen |
_IO |
Nej | Öppet läge |
RPM |
_RPM |
Nej | Varvtal |
Effekt |
_Effekt |
Nej | Effekt |
Note
Standardsuffixaliaserna kan ändras och utökas under Inställningar → Suffix → Suffixalias - Popuper. Se Skapa popup för mer information.
BMS-variant¶

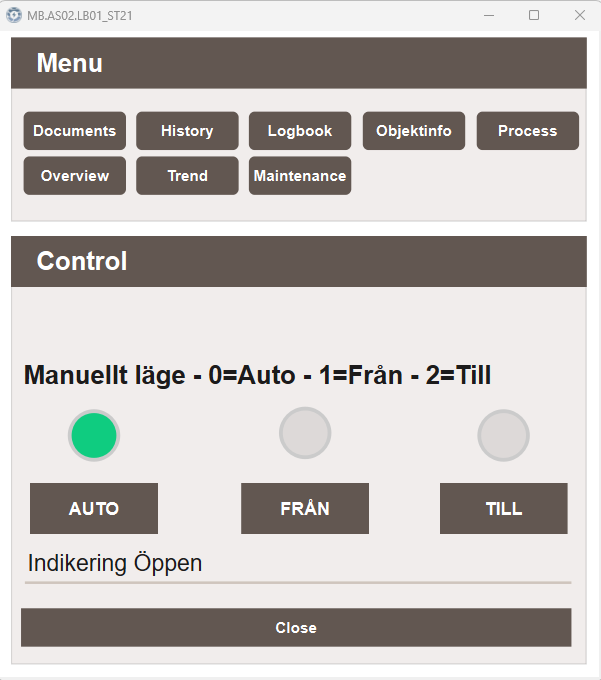

Den här varianten (ManoverBMS.kvie) är layouten som används för byggnadssystem. Den
visar ett avsnitt Styrning med de styrningsåtgärder som finns för objektet.
Layouten beror på vilka suffixaliaser som är konfigurerade och vilka signaler som
finns på objektet. Typiska element inkluderar:
- Lägesknappar — knappar för att växla mellan driftlägen som Auto, Av och På. Det för närvarande aktiva läget visas med en grön statusindikator ovanför motsvarande knapp.
- Statusrader — skrivskyddade indikatorer som visar aktuellt tillstånd för en signal
- Värderader — redigerbara fält för att ange manuella värden när en signal är konfigurerad som skrivbar
Standardsuffixaliaser¶
Följande suffixaliaser är konfigurerade för BMS-varianten som standard:
| Suffixalias | Suffix | Skrivbar | Beskrivning |
|---|---|---|---|
IO |
_IO |
Ja | Av / På |
manualControl |
_MAN |
Ja | Manuell styrning, digital utgång |
manualControlAnalogOutput |
_MANA |
Ja | Manuell styrning, analog utgång |
manualAnalogOutputValue |
_RMAN |
Ja | Manuell analog utgångssignal |
analogOutputValue |
_R |
Nej | Analog utgångssignal |
commandOutput |
_M |
Nej | Digital utgångssignal |
isOpen |
_IO |
Nej | Öppet läge |
isClosed |
_IS |
Nej | Stängt läge |
isActive |
_IT |
Nej | Aktivt läge |
runningHours |
_DT |
Nej | Drifttid |
runningHoursReset |
_DTA |
Ja | Nollställning av drifttid |
Note
Standardsuffixaliaserna kan ändras och utökas under Inställningar → Suffix → Suffixalias - Popuper. Se Skapa popup för mer information.
