Tidkanal¶

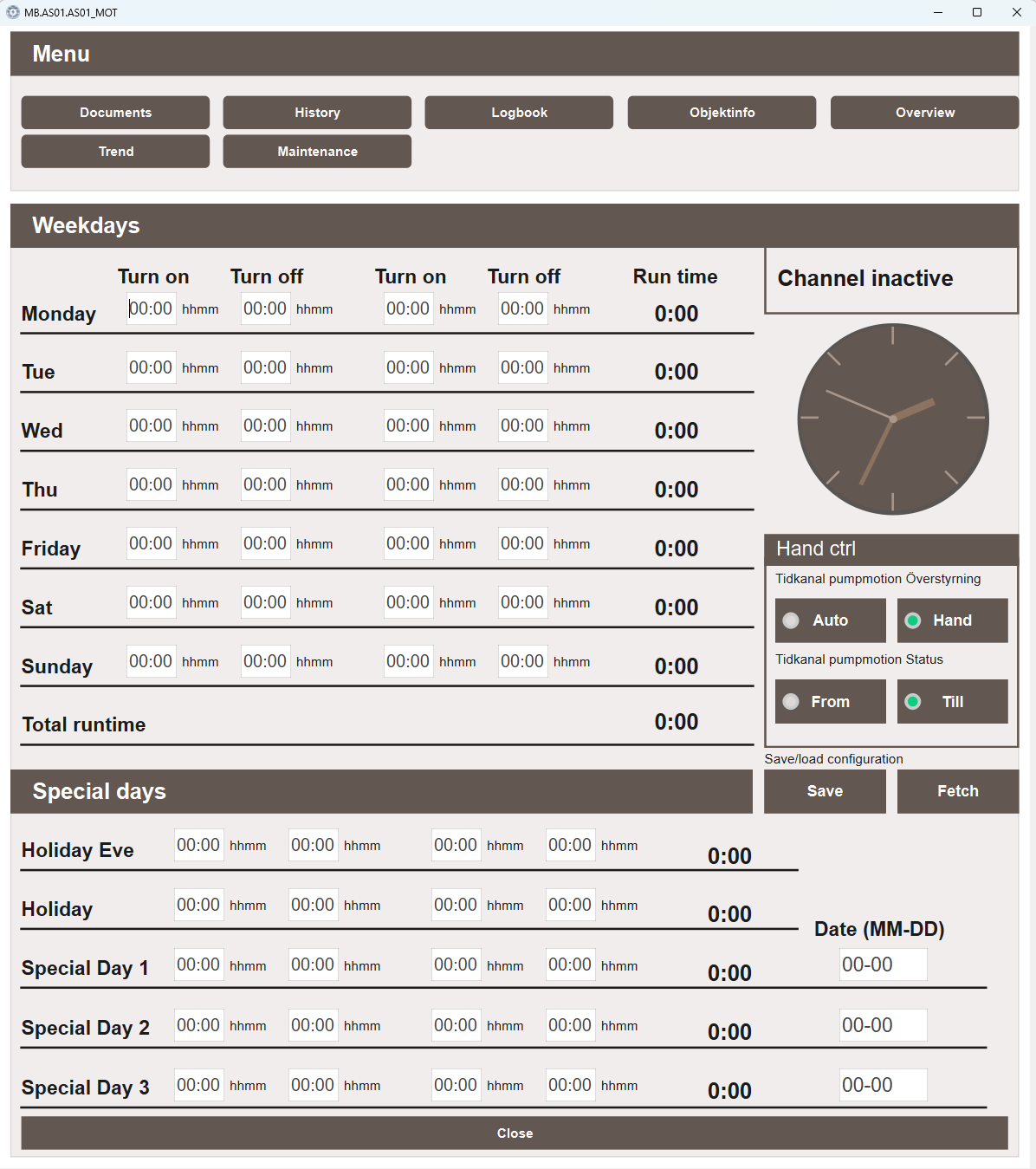

Tidkanal-popup:en låter användare konfigurera tidsbaserade scheman för det valda objektet. Varje veckodag kan ha upp till två aktiva tidsperioder definierade av på- och av-tider. Den visas bara i Tab-menyn när objektet har en signal med suffixet _TK.

Spara och hämta¶

Knapparna Spara och Hämta gör det möjligt att lagra och återanvända tidskanalskonfigurationer i projektet.

Spara lagrar det aktuella schemat — inklusive alla tidsluckor för veckodagar och specialdagar — i databasen under objektets taggnamn. Det innebär att varje objekt lagrar sin egen konfiguration oberoende av andra, vilket gör det möjligt att ha separata scheman för olika objekt.

Hämta öppnar ett fönster med alla sparade tidskanalskonfigurationer. Välj en konfiguration i listan för att läsa in den i det aktuella objektet. Det gör det enkelt att tillämpa ett tidigare sparat schema på ett nytt objekt, kopiera scheman mellan objekt eller återställa en känd konfiguration efter ändringar.

Kanalstatus¶

Panelen uppe till höger visar Tidkanalens aktuella status — om den är aktiv eller inaktiv — tillsammans med en klocka som visar aktuell tid.

Veckodagar¶

Avsnittet Veckodagar visar ett schema för varje veckodag. Varje dag stöder två oberoende aktiva perioder, var och en definierad av en På-tid och Av-tid i formatet hhmm. Kolumnen Drifttid visar den totala aktiva tiden för den dagen. En rad Total drifttid längst ned visar den sammanlagda drifttiden för alla veckodagar.

Specialdagar¶

Avsnittet Specialdagar gör det möjligt att definiera olika scheman för specifika datum. Följande typer av specialdagar finns tillgängliga:

• Helgdagsafton — dagen före en allmän helgdag
• Helgdag — allmänna helgdagar
• Specialdag 1, Specialdag 2, Specialdag 3 — anpassade datum som kan definieras genom att ange ett datum i formatet MM-DD

Varje specialdag stöder samma schema med två perioder som veckodagar.

Manuell styrning¶

Panelen Manuell styrning gör det möjligt att åsidosätta Tidkanalen manuellt:

• Auto — Tidkanalen följer det konfigurerade schemat
• Manuell — Tidkanalen styrs manuellt och schemat ignoreras

Tidkanalens aktuella utgångsstatus visas också:

• Från — Tidkanalens utgång är för närvarande av
• Till — Tidkanalens utgång är för närvarande på

Standardsuffix-alias¶

Tidkanal-popup:en använder ett stort antal suffix för att mappa varje tidsintervall till en specifik signal. De viktigaste suffixen är:

Varje dag och tidsintervall mappas till ett dedikerat suffix enligt mönstret _TK[register]_[index]. Alla tidsintervallsuffix är skrivbara.
