Styrkurva tid¶

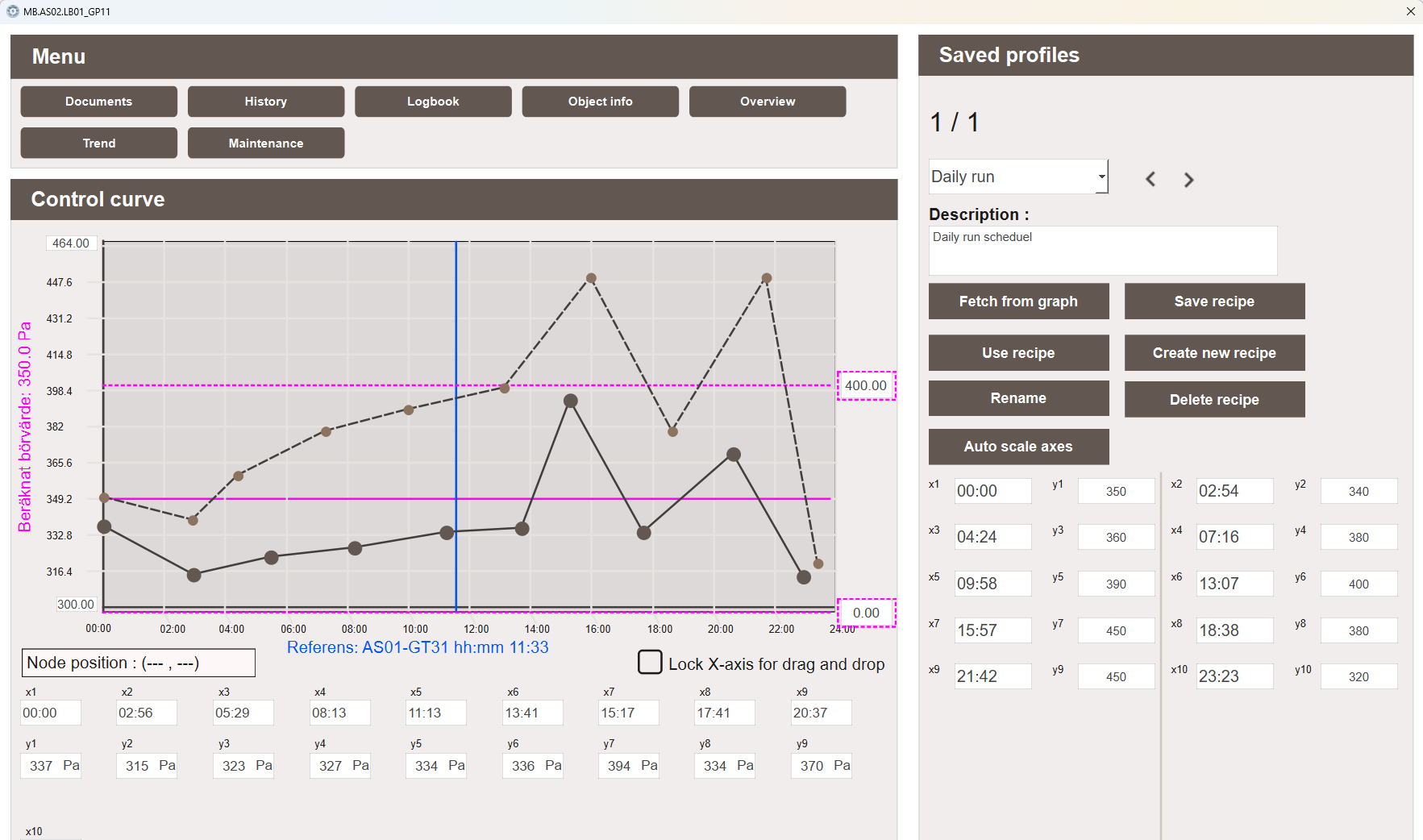

Styrkurva tid-popup är ett tidsbaserat styrkurveverktyg som mappar tid på dygnet på X-axeln mot utgångsvärden på Y-axeln med hjälp av ett antal dragbara noder förbundna med linjer. Den används för att konfigurera utgångsvärden som varierar under dagen — till exempel för att variera ett trycksbörvärde eller övervaka förväntade processvärden under ett dygn. Den visas bara i Tab-menyn när objektet har signaler som matchar de konfigurerade suffixaliasen.

För den vanliga styrkurvan där X-axeln är ett numeriskt processvärde i stället för tid, se Styrkurva.

Styrkurvegrafen¶

Grafen visar den aktuella kurvan som ett antal noder förbundna med linjer längs en fast tidsaxel från 00:00 till 24:00. En blå vertikal linje markerar aktuell tid på dygnet och en rosa horisontell linje visar det aktuella procesvärdet som referens.

När en sparad profil läses in visas den som en streckad linje bredvid den aktiva kurvan, vilket gör det möjligt att jämföra de två innan profilen tillämpas. Den rosa streckade ramen visar det konfigurerade klämintervallet för Y-axeln (se Klämintervall).

Noder på den aktiva kurvan kan dras för att justera kurvans form, eller redigeras direkt i datapunktstabellen nedanför grafen.

• Nodposition — visar aktuell tid och Y-värde för den valda noden
• Lås X-axeln för drag och släpp — när aktiverat kan noder bara förflyttas vertikalt, vilket förhindrar oavsiktliga ändringar av tidsvärdena
• Datapunktstabellen — visar tid- och Y-värden för varje nod med sina enheter. Värden kan redigeras direkt i tabellen som ett alternativ till att dra noderna

Klämintervall¶

Ett klämintervall anger hårda gränser för Y-axeln på kurvan. När ett klämintervall är konfigurerat kan noder inte flyttas ovanför det högsta eller nedanför det lägsta klämvärdet, vilket begränsar redigeringen till ett definierat driftintervall.

Klämbegränsningarna visas som en rosa streckad ram i grafen.

Klämvärdena lagras som en del av profilen och sparas och läses in tillsammans med den. Fälten Kläm min och Kläm max i profilpanelen kräver privilegiet ControlCurve_EditProfiles för att redigeras.

Sparade profiler¶

Panelen Sparade profiler gör det möjligt att spara, läsa in och hantera kurvkonfigurationer. Det gör det enkelt att växla mellan olika dagliga scheman eller återställa en känd konfiguration.

Följande åtgärder är tillgängliga:

• Hämta från graf — läser in den aktiva kurvans värden i profilredigeraren för förhandsgranskning eller sparande
• Spara recept — sparar profilredigerarens aktuella värden som ett namngivet recept i databasen
• Använd recept — tillämpar det inlästa receptet på den aktiva kurvan
• Skapa nytt recept — skapar en ny tom profilplats
• Byt namn — byter namn på det valda receptet
• Ta bort recept — tar bort det valda receptet från databasen
• Autoskala axlar — justerar automatiskt Y-axelns intervall för att passa aktuell data

Standardsuffixalias¶

Styrkurva tid-popup stöder upp till 17 tidsbaserade kurvpunkter (_FS_X0/_FS_Y0 till _FS_X16/_FS_Y16). X-axeln är fast låst till 00:00–24:00 och kan inte ändras.
