Skapa objekt¶

Det finns två sätt att skapa objekt i WideQuick. Det första är att bygga ett processobjekt visuellt i WideQuick Designer® genom att kombinera komponenter, stödobjekt och ett DynTouch-objekt. Det andra är att skapa objekt dynamiskt vid körning med hjälp av funktionen createObject(). Det visuella tillvägagångssättet passar integratörer som bygger processvyer, medan skriptmetoden lämpar sig bättre för avancerade användningsfall där antalet objekt inte är känt vid designtillfället.

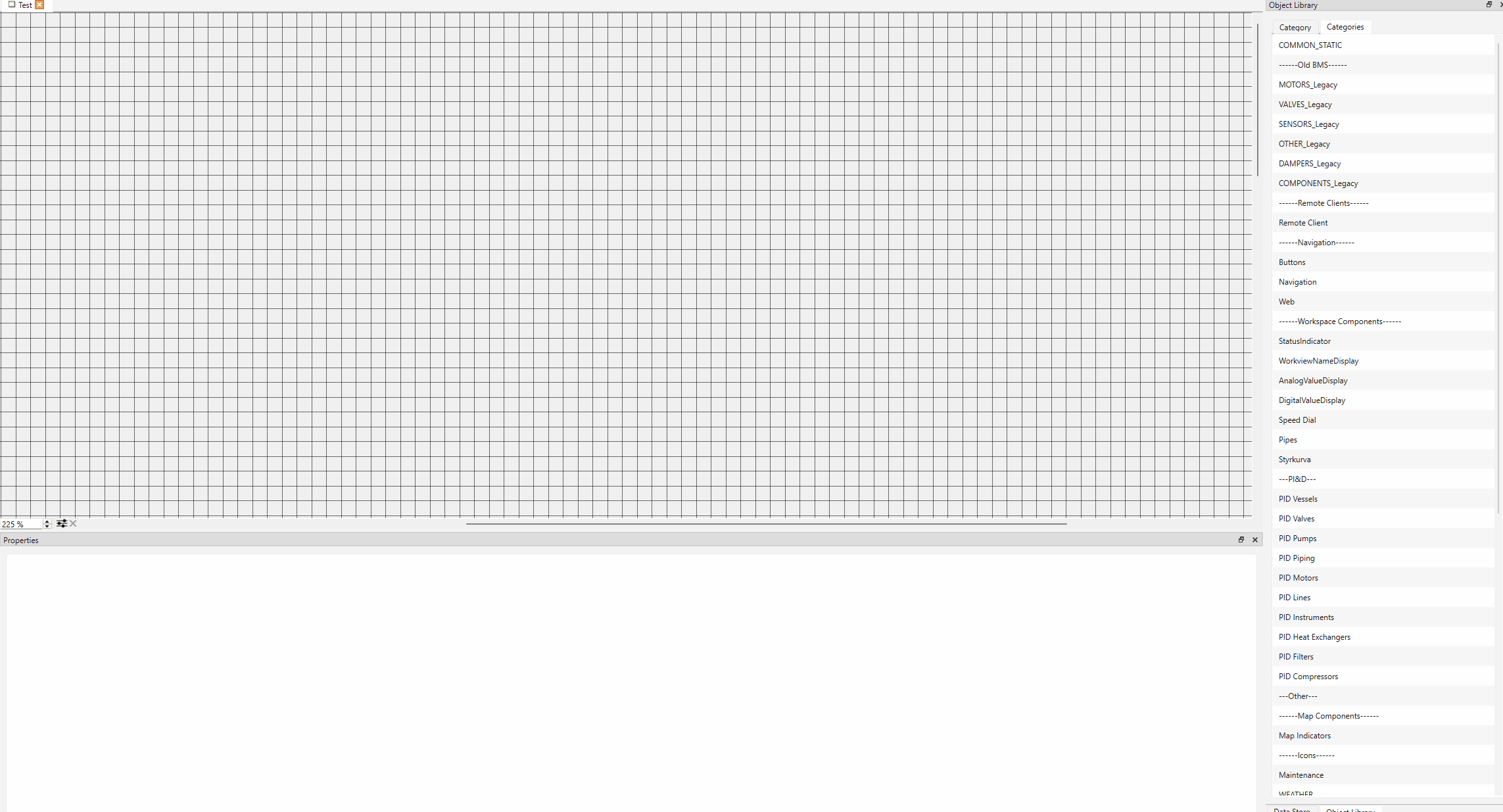

Skapa ett processobjekt visuellt¶

Att skapa ett processobjekt i en Arbetsvy består av tre steg:

1. Välj en komponent som representerar objektet visuellt
2. Lägg till stödobjekt för att visa taggvärden och status
3. Gruppera allt tillsammans med ett DynTouch-objekt

När objektet är byggt kan det sparas i biblioteket och återanvändas i projektet.

Ikon¶

Det första steget är att välja en komponent som representerar objektet visuellt i WideQuick Designer®. Vilken komponent som helst från objektbiblioteken kan användas — valet beror på vad objektet representerar i processvyn.

I det här exemplet används Centrifugal Pumps 01 från biblioteket PID Pumps under PI&D. Dra komponenten till Arbetsvy. Det är möjligt att kombinera flera komponenter för att representera mer komplexa objekt — till exempel en pump med en ventil. Gruppera dem inte ännu.

Alla komponenter som är utformade för att representera fysiska objekt — som pumpar, fläktar och ventiler — är kompatibla med systemet för Arbetsvy Animation, vilket innebär att de kan byta färg för att spegla objektets aktuella tillstånd — aktivt, larm, varning eller under service.

Stödobjekt¶

Stödobjekt läggs till bredvid komponenten för att visa ytterligare information om objektet. I det här exemplet läggs ett ValueDisplay-objekt till — det finns i biblioteket Digital Value Display under Workspace Components.

När ValueDisplay konfigureras, ange analogOutputValue i egenskapen SuffixAlias. Detta kopplar visningen till den signal som är mappad till det aliaset. Mer information om suffixalias och hur de fungerar finns i Taggstruktur — Suffix Alias.

Dra de relevanta stödobjekten från biblioteket till Arbetsvy och placera dem i förhållande till komponenten. Gruppera ingenting ännu.

Färdigställ objektet¶

Det sista steget är att konvertera komponenten och stödobjekten till ett grupperat objekt med hjälp av ett DynTouch-objekt. DynTouch-objektet definierar det klickbara området och binder samman alla visuella element.

Dra DynTouch-objektet från biblioteket till Arbetsvy och ändra storleken så att det täcker komponenten och alla stödobjekt helt. Ingenting får hamna utanför DynTouch-objektets gräns — ett element utanför gränsen ingår inte i gruppen och kan orsaka problem med klickning och val.

När DynTouch-objektet är på plats, markera alla element — komponenten, stödobjekten och DynTouch-objektet — och gruppera dem med Ctrl+G.

Koppla objektet till taggar¶

Efter grupperingen måste objektet kopplas till taggar. Öppna egenskaperna för DynTouch-objektet och fyll i fälten Connection, Device, Sys och ObjectName. Dessa fält avgör vilka taggar objektet och dess stödobjekt läser från.

Mer information om hur taggar är strukturerade och hur suffixsystemet fungerar finns i Taggstruktur.

Skapa objekt från skript¶

WideQuick Runtime® gör det möjligt att skapa objekt dynamiskt under körning med hjälp av funktionen createObject(). Detta är användbart när antalet objekt inte är känt vid designtillfället, eller när det varierar — till exempel för att rendera en post per datasignal istället för att placera ett fast antal tomma objekt i vyn. Till skillnad från det visuella tillvägagångssättet kräver den här metoden skriptkunskaper och lämpar sig bättre för avancerade användningsfall.

createObject() finns i listan Functions under Arbetsvy i WideQuick Designer®, tillsammans med konstanterna ObjectType*.

Syntax¶

createObject() stöder två anropssätt.

Positionsargument:

view.createObject(type, name, x, y, width, height)

Konfigurationsobjekt:

view.createObject(type, { name, x, y, width, height })

Konfigurationsobjektformen accepterar även anpassade egenskaper tillsammans med de standardiserade:

view.createObject(type, { name, x, y, width, height, CustomProperty: value })

Alla standardargument är obligatoriska. Anpassade egenskaper i konfigurationsobjektformen är valfria.

Objekttyper¶

Inbyggda typkonstanter tillgängliga på vyn:

• view.ObjectTypeBox
• view.ObjectTypeEllipse
• view.ObjectTypeImage
• view.ObjectTypeInstance
• view.ObjectTypeLine
• view.ObjectTypePolygon
• view.ObjectTypeText
• view.ObjectTypeTriangle

Anpassade bibliotekskomponenter kan också instansieras genom att ange komponentens sökväg som en sträng: "/Library/ObjectName".

Egenskaper¶

Efter skapandet kan egenskaper på det returnerade objektet ställas in direkt:

• obj.brush.color1 — fyllnadsfärg som ett heltalsvärd för färg
• obj.pen.width — kantbredd i pixlar
• obj.font.color — textfärg
• obj.value — visningsvärde för textobjekt
• obj.onClick — klickhanterarfunktion

Exempel¶

// Positional arguments
var ell = view.createObject(view.ObjectTypeEllipse, "myEllipse", 20, 20, 40, 50);
ell.brush.color1 = colors[0];
ell.pen.width    = 0;

// Config object with custom property
var box = view.createObject(view.ObjectTypeBox, { name: "square", x: 20, y: 20, width: 20, height: 40, CustomColor: "#ff0000" });
box.brush.color1 = colors[1];
