Historik¶

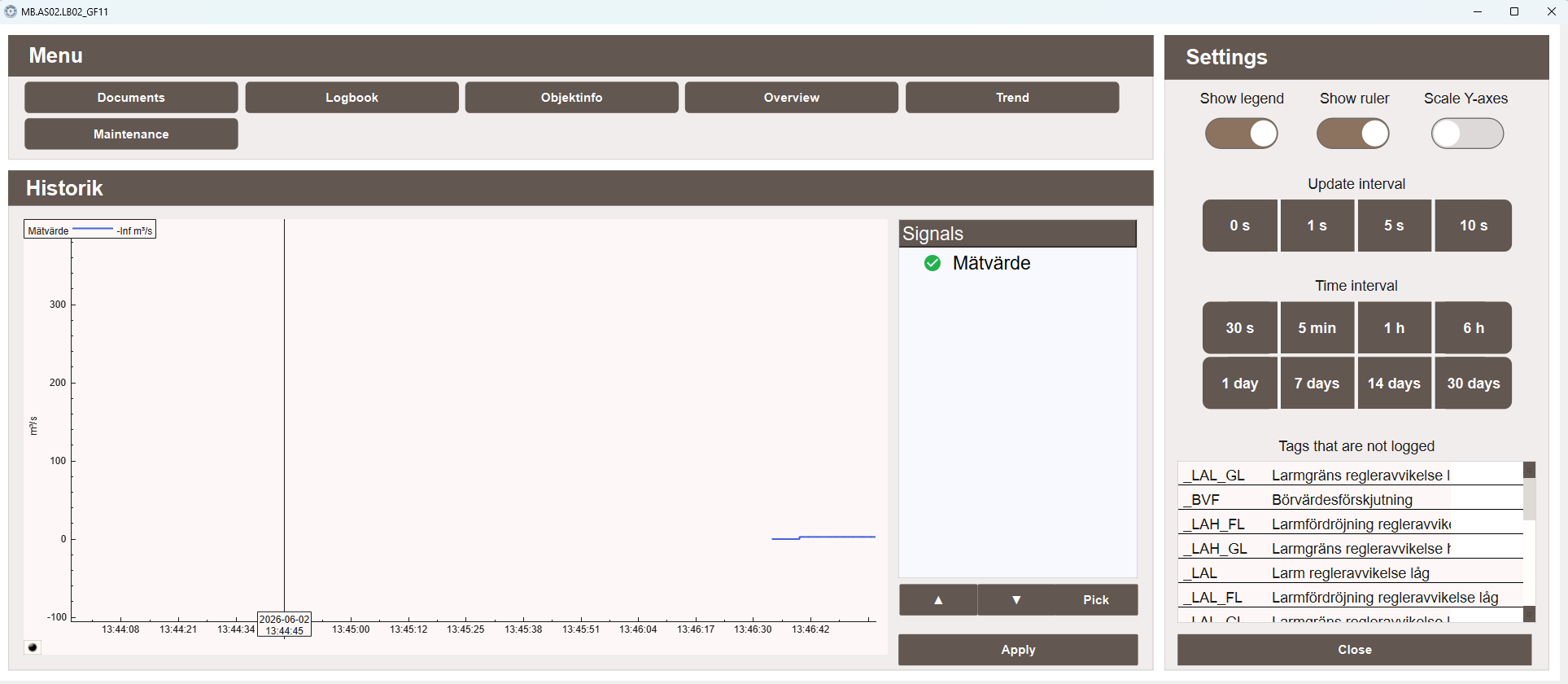

Historik-popupen visar ett trenddiagram för det valda objektet och presenterar historiska värden för dess loggade signaler. Den är alltid synlig i flikmenyn oavsett vilka suffix objektet har. Mer information om hur historiksystemet fungerar finns under Historik.
Signaler¶
Panelen Signaler till höger listar alla signaler som tillhör objektet och som för närvarande loggas. Signaler kan slås på och av i grafen med pilknapparna, och knappen Välj möjliggör manuellt urval. Klicka på Använd för att uppdatera grafen.
Signaler som tillhör objektet men inte loggas listas separat under Taggar som inte loggas i den nedre högra panelen.
Graf¶
Grafen visar de historiska värdena för de valda signalerna under det valda tidsintervallet. Y-axelns enhet hämtas automatiskt från signalens suffixaliaskonfiguration.
Inställningar¶
Panelen Inställningar till höger erbjuder följande alternativ:
- Visa legend — slår på eller av signallegenden i grafen
- Visa linjal — slår på eller av en vertikal linjal som kan dras längs tidsaxeln för att inspektera värden vid en specifik tidpunkt
- Skala Y-axlar — slår på eller av automatisk skalning av Y-axeln för att passa synliga data
Uppdateringsintervall¶
Styr hur ofta grafen uppdateras med ny data:
- 0 s — uppdateras kontinuerligt
- 1 s — uppdateras varje sekund
- 5 s — uppdateras var 5:e sekund
- 10 s — uppdateras var 10:e sekund
Tidsintervall¶
Styr det tidsintervall som visas i grafen:
- 30 s, 5 min, 1 h, 6 h
- 1 dag, 7 dagar, 14 dagar, 30 dagar
