Kartor och indikatorer — Konfigurering¶

Det här avsnittet beskriver hur du konfigurerar de mer avancerade kartindikatorerna, inklusive Pin Status, klusterpinnar, linjer och filter. För att komma igång med att sätta upp ett Kartvy-objekt och lägga till grundläggande indikatorer, se Kartor och indikatorer — Kom igång.

Konfigurera indikatorer¶

Följande indikatorer finns tillgängliga i objektbiblioteket Map Indicators och läggs till på samma sätt som beskrivs i Kartor och indikatorer — Kom igång. Varje indikator har egenskaper som måste konfigureras för att fungera korrekt — dessa beskrivs i avsnitten nedan.

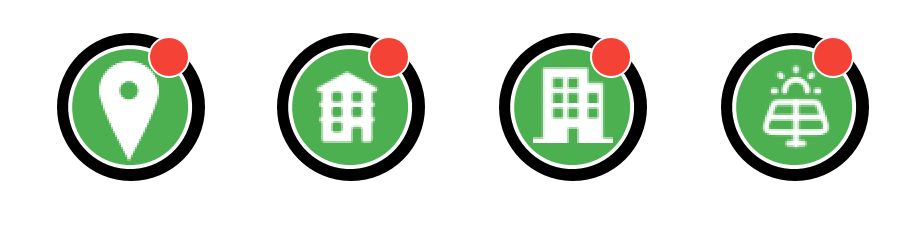

Pin Status¶

Pin Status-objekt är nyckeln till att koppla en Kartvy till Arbetsvyer. De implementeras på samma sätt som en vanlig pinne, men med mer logik bakom sig. När de är korrekt länkade till en Arbetsvy kan användaren navigera direkt till den Arbetsvy med ett klick. Pinnens bakgrundsfärg visar också den aktiva statusen för Arbetsvy — om den är aktiv, har en varning eller har ett larm. Pinnen kan dessutom visa antalet aktiva larm och varningar. Tillsammans gör dessa funktioner PinStatus-objekt till grunden för systemkontroll via en karta.

För att integrera ett Alarm-objekt med en karta och statuspinnar, se Koppla Alarm till Kartvy.

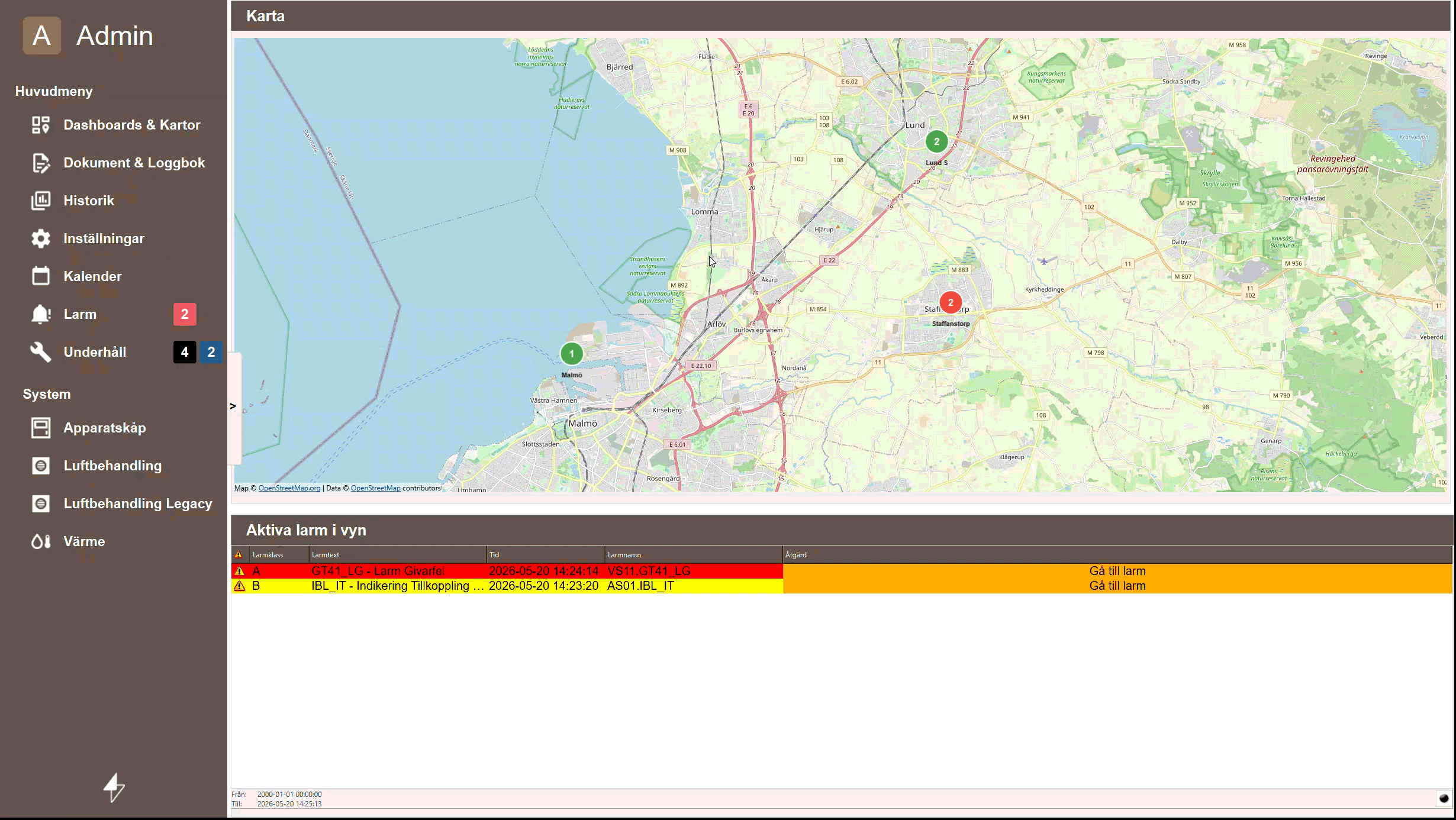

Klusterpinnar¶

Klusterpinnar kan användas för att gruppera underliggande pinnar till en, vilket minskar röran på kartan och förbättrar navigationen. En klusterpinne skapas på samma sätt som en vanlig pinne, men med ytterligare egenskaper.

Följande egenskaper måste konfigureras:

• areaName — Namnet som visas i verktygstipset och hjälper användaren med navigationen.
• zoomTarget — Styr zoomnivån när pinnen trycks in. I kombination med kartans zoomintervall ger detta en sömlös navigering — de underordnade pinnarna visas när man trycker och klusterpinnen döljs.
• roi — Kärnan i klusterpinnen. Bestämmer det område inom vilket klustret samlar andra pinnar som sina underordnade. Om en pin befinner sig inom roi för två kluster- pins, kommer den närmaste att ta den som sin underordnade.

Klusterpinnen återspeglar också sina underordnade barns status genom sin bakgrundsfärg och visar antalet anslutna underordnade.

För att aktivera klusterpinnefunktionen, lägg till följande i Kartvy:s onLoad- skript:

scMap.mapView = this;
scMap.initClusters(this);
if (scMap.alarmList) scMap.updateAlarmList(this, scMap.alarmList);

Linjer¶

Linjer är användbara för att visualisera stigar eller rör i en applikation. Eftersom rör sträcker sig över flera koordinater kräver de mer konfiguration än andra indikatorer. Linjer finns i tre storlekar: SmallPipeLines, MediumPipeLines och MainPipeLines.

Följande egenskaper är tillgängliga:

• pipeColor — Linjens färg. Färger kan väljas från temat mapIndicators, som finns i projektträdet under Themes. För att lägga till anpassade färger, lägg till dem i temat mapIndicators och referera till färgnamnet här.
• lineWidth (valfritt) — Ändrar linjebredden. Det här värdet påverkas av zoomning, så det fungerar som ett startvärde snarare än en konstant.
• linkSize (valfritt) — Varje linjesegment är anslutet av en ellips som kallas Link. Ändrar storleken på länken.
• filterType — Används av applikationen för att filtrera olika nätverk. Det här behöver inte fyllas i manuellt.
• popupWidth (valfritt) — Popupens bredd.
• popupHeight (valfritt) — Popupens höjd.
• popupTextSize (valfritt) — Ändrar teckenstorlek för popuptexten.
• fileName — Pekar på CSV-filen som innehåller koordinaterna för linje- nätverket. Det finns ett maximum på 50 segment per nätverk.
• origoLatitude (valfritt) — Anger en startpunktens latitud för nätverket.
• origoLongitude (valfritt) — Anger en startpunktens longitud för nätverket.
• Caption — Rubriken som visas i kartindikatorn.

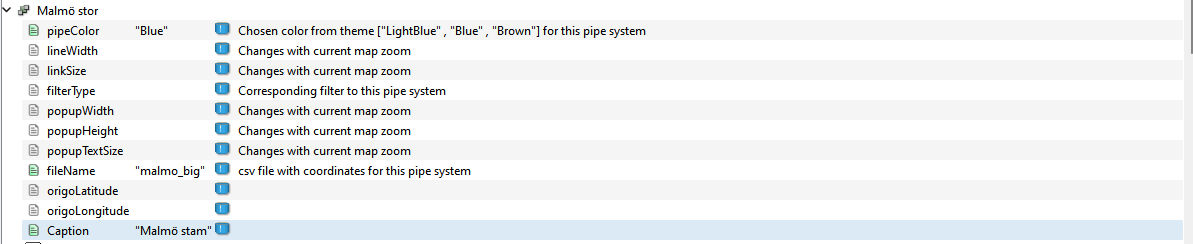

Exempelkonfiguration:

CSV-fil med koordinater¶

För att länka ett linjesnätverk till en CSV-fil, skapa filen i mappen mapPaths i ditt projektbibliotek. Om den här mappen inte finns, skapa den.

CSV-filen använder två kolumner separerade av ett kommatecken — latitud och longitud — som definierar sträckan från start till slut. Följande exempel täcker ett nätverk över Malmö, Sverige:

lat,long
55.60993454611365,13.067280081496149
55.60754066940655,13.068012894315629
55.59706293405991,13.064900367032141
55.586229083148936,13.06210645824121
55.575010991019305,13.049196672585212
55.56406209265025,13.023184417468679
55.56771206450431,12.986285551858925
55.57070805669029,12.948037902764336
55.58835253553419,12.947941561647154
55.597117367875725,12.970678198813472
55.603812162853316,12.994474594377622
55.607077501929616,13.02193197387472
55.607186342050994,13.0452466622596
55.61529406922991,13.083397968508196

För att länka CSV-filen till en linjegrupp såsom MainPipeLines, ange egenskapen fileName till filnamnet:

Filter¶

Filter låter användare fokusera på en specifik uppsättning linjer eller nätverk genom att växla deras synlighet. Alla linjennätverk registreras automatiskt med filtret, så ingen ytterligare konfiguration krävs. Lägg till ett Filter-objekt i din vy på samma sätt som vilket annat objekt som helst.

Nästa steg¶

• Utöka — skapa anpassade kartindikatorer
